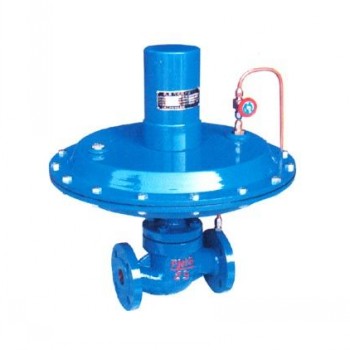

ZZYW型自力式差（微）压调节阀 - 佳裕阀门（上海）有限公司

概述

　　 ZZYW型自力式差（微）压调节阀是一种需要外加能源的执行器产品，可用于公称压力0.1及1.0MPa。微差压均可分段调节，从0.5～　100KPa。其用途十分广泛，可用于工业燃烧系统，控制两种物料，如煤气、空气流量配比，以达到理想燃烧。用于氢冷发电机组密封油系统，控制密封油气氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀。

主要零件材料

　阀　体：HT200～450、ZG1Cr18Ni9Ti、ZGCR18Ni12Mo2Ti
　阀　芯：Cr18Ni12Mo2Ti、1Cr18Ni9Ti
　阀　座：Cr18Ni12Mo2Ti、1Cr18Ni9Ti
　弹　簧：60Si12Mn、1Cr18Ni9Ti、50CrVA
　波纹管：1Cr18Ni9Ti
　膜　片：丁腈橡胶、耐油橡胶、氟橡胶
　膜　盖：A 3 、1Cr18Ni9Ti

主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100
额定流量系数 Kv	单座	8	11	20	32	50	80	100	160
	双座					53	83
额定行程L（mm）		6	8		10		15		20
公称压力PN（MPa）		0.10、1.0
差压调节范围（kPa）		0.5～5.5、5～10、9～14、13～19、18～24、22～28 26～33、31～38、36～44、42～51、49～58 56～66、64～78、76～90、88～100
介质温度（%）		≤80
调节精度（%）		≤10
允许泄漏量　　（1/h）	单座	10 -4 ×阀额定量容量（Ⅳ级）
	双座	5×10 -3 ×阀额定容量（Ⅱ级）

注：1.单座公称压力为0.10MPa,双座为1.0MPa.
　　 2.双座差压调节范围为36～44……88～100KPa
