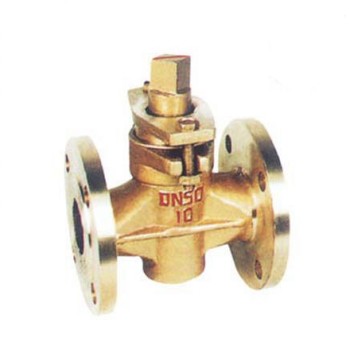

X43W二通全铜旋塞阀
X43W二通全铜旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。X43W二通全铜旋塞阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
X43W二通全铜旋塞阀的特点：
（1）适用于经常操作，启闭迅速、轻便。
（2）流体阻力小。
（3）结构简单，相对体积小，重量轻，便于维修。
（4）密封性能好
（5）不受安装方向的限制，介质的流向可任意。
（6）无振动，噪声小。

主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X43W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

主要尺寸

型号	公称通径 DN（mm）	尺寸（mm）
型号	公称通径 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0T	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760

主要材料

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0T	铸铜	铸铜	铸铜	油浸石棉盘根柔性石墨
