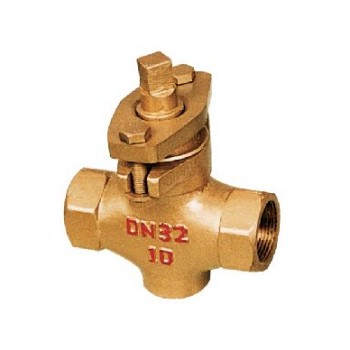

X13W-10T二通内螺纹铜旋塞阀
X13W-10T二通内螺纹铜旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。X13W-10T二通内螺纹铜旋塞阀广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X13W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

主要尺寸

公称通径 DN（mm）	管螺纹 G	尺寸（mm）
公称通径 DN（mm）	管螺纹 G	L	□S	□S1	h2	H
15	1/2	85	30	12	26	99
20	3/4	90	36	16	34	124
25	1	110	46	18	38	133
32	11/4	130	55	18	45	152
40	11/2	150	60	26	55	212
50	2	170	75	28	74	260
65	21/2	220	90	32	82	295
80	3	250	105	36	125	327
100	4	300	140	46	135	425

主要材料

零件名称	阀体	塞子	填料压盖	填料
X13W-1.0T	铸铜	铸铜	铸铜	油浸石棉盘根柔性石墨
