BX43W二通保温旋塞阀 - 佳裕阀门（上海）有限公司

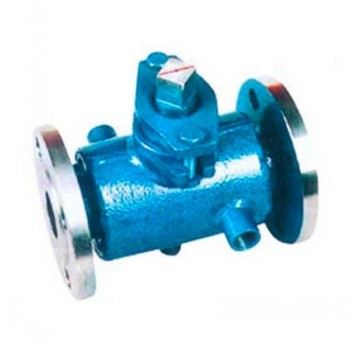

BX43W二通保温旋塞阀又称夹套旋塞阀，是在普通二通旋塞阀的基础上，在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，保温旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。BX43W二通保温旋塞阀主要用于石油、化工、冶金、制药等各类系统。

主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
BX43W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX43W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

主要尺寸

口径（DN）	L		D	D1	D2	z-φd
20	90	150	105	75	55	4╳14
25	110	160	115	85	65	4╳14
32	115	190	135	100	78	4╳18
40	150	200	145	110	85	4╳18
50	170	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	8╳23
300	580		440	400	368	8╳23

主要材料

零件名称	阀体、塞子	填料
BX43W-1.0P BX43W-1.0R	不锈钢	石墨盘根+304
BX43W-1.0C	铸钢	石墨盘根+304
