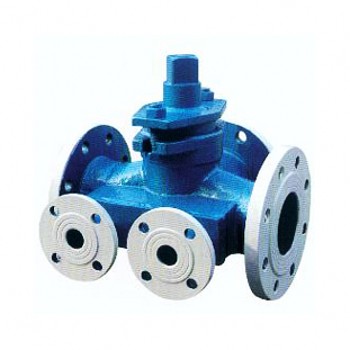

沥青专用阀BX43W-1.6C/BX44W-1.6C
沥青专用阀（又名旋塞阀）同属阀门，它的启闭件(锥塞或球) 围绕自身中心线旋转旋塞阀是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。沥青专用阀结构简单,启闭迅速,流体阻力小,近年来作为历史上最早被人们采用的阀门之一,不但没再被球阀等型式的阀门所代替,反而市场呈现愈来愈火爆的趋势。

主要性能

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
BX43W-1.6C	1.6	2.0	1.6	沥青及厚质油类	≤425
BX44W-1.6C	1.6	2.0	1.6

主要尺寸

公称通径 DN（mm）		L	D	D1	D2	b	F	n-φd	H	S
50	二通	250	160	125	100	18	3	4-φ18	250	30×30
50	三通	250	160	125	100	18	3	4-φ18	250	30×30
65	二通	300	180	145	120	20	3	4-φ18	280	40×40
65	三通	300	180	145	120	20	3	4-φ18	280	40×40
80	二通	300	195	160	135	20	3	8-φ18	320	45×45
80	三通	300	195	160	135	20	3	8-φ18	320	45×45
100	二通	325	215	180	155	22	3	8-φ18	350	52×52
100	三通	325	215	180	155	22	3	8-φ18	350	52×52
125	二通	350	245	210	185	22	3	8-φ18	405	62×62
125	三通	350	245	210	185	22	3	8-φ18	405	62×62
150	二通	400	280	240	210	24	3	8-φ23	-	68×68
150	三通	400	280	240	210	24	3	8-φ23	-	68×68
200	二通	450	335	295	265	26	3	12-φ23	-	75×75
200	三通	450	335	295	265	26	3	12-φ23	-	75×75
