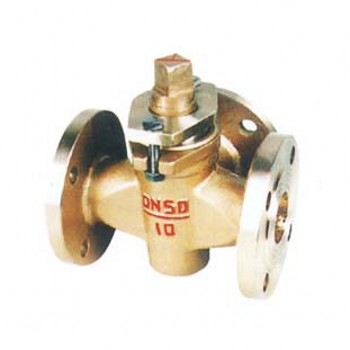

BX44W三通保温旋塞阀
产品特点：旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。旋塞阀主要优点如下：1)适用于经常操作，启闭迅速、轻便。 2)流体阻力小。 3)结构简单，相对体积小，重量轻，便于维修。 4)密封性能好 5)不受安装方向的限制，介质的流向可任意。 6)无振动，噪声小。旋塞阀按结构形式可分为紧定式、自封式、填料式和注油式四种。按通道形式分，可分为直通式、三通式和四通式三种。

主要性能规范

产品型号 BX44W  连接形式法兰
主体材料不锈钢  公称通径 DN50-200（mm）
压力范围 PN1.0（Mpa）  通道形式三通式
结构形式  紧定式旋塞阀

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
BX44W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX44W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

主要尺寸

口径（DN）	L		D	D1	D2	z-φd
20	145	150	105	75	55	4╳14
25	145	160	115	85	65	4╳14
32	165	190	135	100	78	4╳18
40	180	200	145	110	85	4╳18
50	200	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	12╳23
300	580		440	400	368	12╳23

主要材料

零件名称	阀体、塞子	填料
BX44W-1.0P BX44W-1.0R	不锈钢	石墨盘根+304
BX44W-1.0C	铸钢	石墨盘根+304
