产品编号:95043-746
产品名称:X44W-10T三通全铜法兰旋塞阀
型  号:X44W-10T
产品备注:佳裕阀门(上海)有限公司

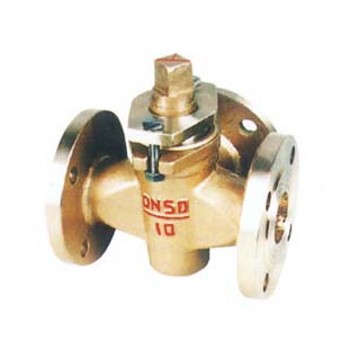

 点击查看大图片

上海佳裕阀门厂家生产

X44W-10T三通全铜法兰旋塞阀
X44W-10T三通全铜法兰旋塞阀适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。作用:最适于作为切断和接通介质以及分流适用,有时也可用于节流。X44W-10T三通全铜法兰旋塞阀广泛应用于建筑、消防、暖通、给排水、电力、冶金、石化、食品、医药、烯气等行业。
X44W-10T三通全铜法兰旋塞阀特点:
(1)用于经常操作,启闭迅速、轻便。(2)流体阻力小。(3)结构简单,相对体积小,重量轻,便于维修。(4)密封性能好(5)不受安装方向的限制,介质的流向可任意。(6)无振动,噪声小。

主要性能规范

型号
公称压力
PN(MPa)
试验压力PS(MPa)
适用介质
工作温度(℃)
壳体
密封
X44W-1.0T
1.0
1.5
1.1
水、蒸气、油品
≤100

主要尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L
D
D1
D2
z-φd
s
h
H
1.0
25
145
115
85
56
4╳φ14
17
38
133
32
170
135
100
78
4╳φ18
18
45
152
40
180
145
110
85
4╳φ18
24
55
212
50
200
160
125
100
4╳φ18
28
74
260
65
220
180
145
120
4╳φ18
32
82
295
80
250
195
160
135
4╳φ18
40
95
327
100
300
215
180
155
8╳φ23
45
135
425
125
350
245
210
185
8╳φ23
54
154
482
150
400
280
240
210
8╳φ23
62
172
512
200
450
335
295
265
8╳φ23
75
195
605
250
530
390
350
320
8╳φ23
85
230
660
300
580
440
400
368
8╳φ23
100
263
760

主要材料

零件名称
阀体
塞子
填料压盖
填料
X44W-1.0T
铸铜
铸铜
铸铜
油浸石棉盘根
