首页产品展示国产阀门系列旋塞阀阀门系列
产品编号：9437-771
产品名称：X43德标卡套软密封旋塞阀
型　　号：X43
产品备注：佳裕阀门（上海）有限公司

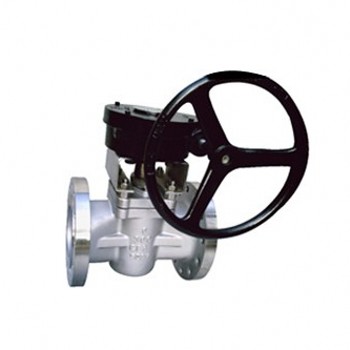

 点击查看大图片
X43德标卡套软密封旋塞阀

◆产品结构特点
德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观。

2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。

3、阀门没有空腔给介质积聚。

4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。

5、双向流动，安装使用更方便。

6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

◆技术规范
结构形式 BC
驱动方式 手柄，蜗轮蜗杆传动，气动，电动
设计标准 API599，API6D
结构长度 DIN 3202F1
连接法兰 DIN 2543-2549
试验和检验 DIN3230
注：阀门连接法兰尺寸可根据用户要求设计制造。
◆产品性能规范
公称压力（MPa） 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
1.6 2.4 1.76 ≤180℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
10.0 15.0 11.0
16.0 24.0 17.6

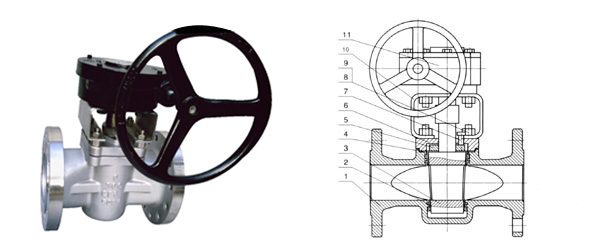

◆主要零部件材质
序号 名称 材质
1 阀体 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4 垫片 柔性石墨+不锈钢
5 调整垫 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6 阀盖 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7 调整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 支架 Q235、WCB
11 蜗轮



型号 X43-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 150 155 160 180 190 200 220 230 380 460 520 580 620 680 740
W 300 300 300 350 400 500 500 550 300 300 320 320 350 380 380
重量（kg） 9 10 11 13 14 19 23 27 43 62 75 155 222 390 580
注:四寸及以上为蜗轮操作4"
型号 X43-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 150 155 160 180 190 200 220 230 380 460 520 580 620 680 740
W 300 300 300 350 400 500 500 550 300 300 320 320 350 380 380
重量（kg） 10 11 13 15 17 22 31 55 77 88 190 190 235 399 630
注:四寸及以上为蜗轮操作4"



型号 X43-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 12 14 18 21 24 29 33 39 75 103 146 251 337 521 720
注:四寸及以上为蜗轮操作4"
型号 X43-64
压力等级 PN64
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 14 17 22 25 29 34 43 50 94 123 170 291 430 625 875
注:四寸及以上为蜗轮操作4"
