产品编号:9344-258
产品名称:A42Y-1000全启式超高压安全阀
型  号:A42Y-1000
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

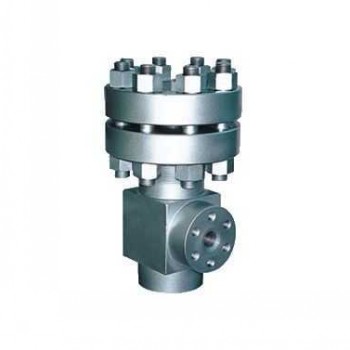

A42Y-1000全启式超高压安全阀

A42Y-1000适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上,作为超压保护装置。


主要零部件材料


NO.
零件名称
A42Y-1000材料
1
阀体
锻35
2
阀瓣
2Cr13
3
导向套
2Cr13
4
阀盖
35
5
弹簧
50CrVA
6
阀杆
2Cr13
7
调整螺杆
45
8
阀帽
ZG200-400
密封面材料
堆焊Co基硬质合金

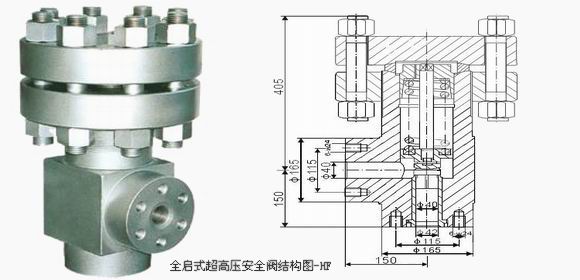

外形尺寸和连接尺寸

公称通径
尺寸
do
D
D1
M
B
Z-ød
DN'
M'
L
L1
H
10
6
115
80
M42×2
32
4-18
15
M27×2
80
110
320
15
8
135
95
M48×2
36
4-22
20
M33×2
80
120
330
25
10
165
115
M64×3
40
6-26
32
M45×2
85
130
350
