产品编号:9111-481
产品名称:A38Y,A43H,A37H双联弹簧式安全阀
型  号:A38Y,A43H,A37H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

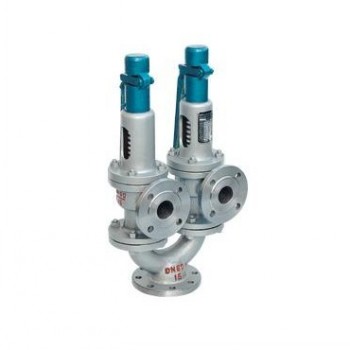

A38Y,A43H,A37H双联弹簧式安全阀

阀门适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。连接法兰标准按JB/T......94的系列1

主要零部件材料说明


  A38Y、A43H、A37H型安全阀除三通(材料为WCB)外,欺余零件的材料均和A47H、A48Y型弹簧式安全阀相同。

A38Y、A43H、A37H型双联安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成,其公称通径系列指Y型接头进口通径,其组合情况如下表:

A38Y型
相应的A48Y型
50
32×2
80
50×2
100
65×2
150
100×2

A43Y型
相应的A47Y型
50
32×2
80
50×2
100
80×2
125
100×2
150
125×2

A37Y型
相应的A47Y型
50
32×2
80
65×2
100
80×2
125
100×2
150
125×2

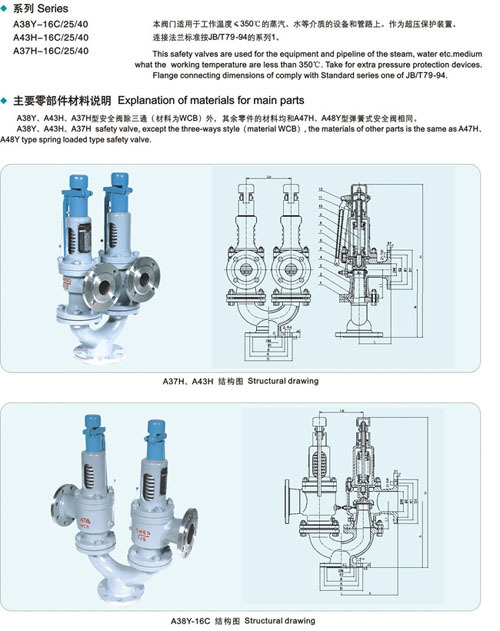

A38Y,A43H,A37H双联弹簧式安全阀的结构图:


外形尺寸和连接尺寸
,
型号
公称通径
do
D
K
g
g1
b
f
f1
Z-ød
DN'
D1
K1
g2
b1
f'
Z1-ød1
L
L1
L0
h
H
A37H-16C A43H-16C
50
25
165
125
100
20
3
4-18
32
140
100
78
18
2
4-18
115
110
165
235
547
80
40
200
160
135
20
3
8-18
50
165
125
100
16
3
4-18
135
120
190
285
795
80
50
200
160
135
20
3
8-18
65
185
145
120
18
3
4-18
140
130
205
310
835
100
65
220
180
155
22
3
8-18
80
200
160
135
20
3
8-18
160
135
255
355
890
125
80
250
210
185
22
3
8-18
100
220
180
155
22
3
8-18
170
160
260
410
1170
150
100
285
240
210
24
3
8-23
125
250
210
185
22
3
8-18
190
190
275
430
1240
A37H-25 A43H-25
50
25
165
125
100
20
3
4-18
32
140
100
78
18
2
4-18
115
110
165
235
547
80
40
200
160
135
22
3
8-18
50
165
125
100
16
3
4-18
135
120
190
285
795
80
50
200
160
135
22
3
8-18
65
185
145
120
18
3
4-18
140
130
205
310
835
100
65
230
190
160
24
3
8-23
80
200
160
135
20
3
8-18
160
135
255
355
890
125
80
270
220
188
28
3
8-26
100
220
180
155
22
3
8-18
170
160
260
410
1170
150
100
300
250
218
30
3
8-26
125
250
210
185
22
3
8-18
190
190
275
430
1240
A37H-40 A43H-40
50
25
165
125
100
88
20
3
4
4-18
32
140
100
78
16
2
4-18
115
110
165
235
547
80
40
200
160
135
121
22
3
4
8-18
50
165
125
100
16
3
4-18
135
120
190
285
795
80
50
200
160
135
121
22
3
4
8-18
65
185
145
120
18
3
4-18
140
130
205
310
835
100
65
235
190
160
150
24
3
4.5
8-23
80
200
160
135
20
3
8-1, 8
160
135
255
355
890
125
80
270
220
188
176
28
3
4.5
8-26
100
220
180
155
22
3
8-18
170
160
260
410
1170
150
100
300
250
218
204
30
3
4.5
8-26
125
250
210
185
22
3
8-18
190
190
275
430
1240
A38Y-16C
50
20
165
125
100
20
3
4-18
40
150
110
85
16
3
4-18
198
100
165
225
636
80
32
200
160
135
20
3
8-18
65
185
145
120
20
3
4-18
230
120
190
265
817
100
40
220
180
155
22
3
8-18
80
200
160
135
20
3
8-18
293
140
265
265
921
150
80
285
240
210
24
3
8-23
125
250
210
185
22
3
8-18
320
175
250
420
1097
A38Y-25
50
20
165
125
100
20
3
4-18
40
150
110
85
16
3
4-18
198
100
165
225
636
80
32
200
160
135
22
3
8-18
65
185
145
120
20
3
4-18
230
120
190
265
817
100
40
230
190
160
24
3
8-23
80
200
160
135
20
3
8-18
293
140
265
265
921
150
80
300
250
218
30
3
8-26
125
250
210
185
22
3
8-18
320
175
250
420
1097
A38Y-40
50
20
165
125
100
88
20
3
4
4-18
40
150
110
85
16
3
4-18
198
100
165
225
636
80
32
200
160
135
121
22
3
4
8-18
65
185
145
120
20
3
4-18
230
120
190
265
817
100
40
235
190
160
150
24
3
4.5
8-23
80
200
160
135
20
3
8-18
293
140
265
265
921
150
80
300
250
218
204
30
3
4.5
8-26
125
250
210
185
22
3
8-18
320
175
250
420
1097
