产品编号:84748-303
产品名称:AHN42F平行式安全回流阀
型  号:AHN42F
产品备注:佳裕阀门(上海)有限公司

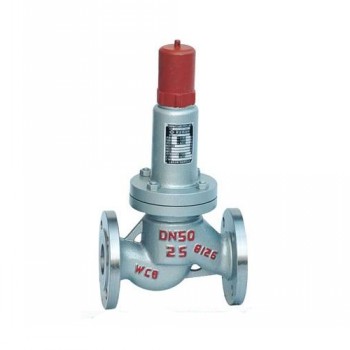

 点击查看大图片

AHN42F平行式安全回流阀

产品介绍:

平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上,当泵前压力超过规定值时,阀门自动开启并起安全回流作用,保证设备和管路的安全运行。

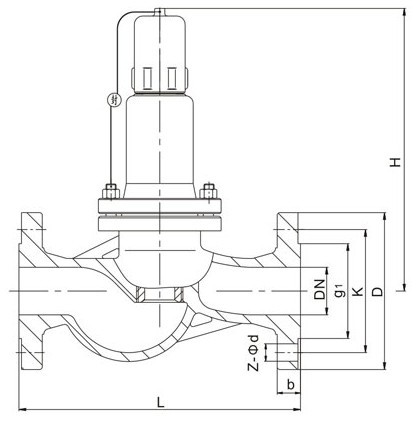

外形尺寸和连接尺寸

公称通径
尺寸
D
D1
D2
b
Z-?d
L
H
40
150
110
85
16
4-18
200
236
50
165
125
100
16
4-18
230
266
65
185
145
120
20
4-18
290
430
80
200
160
135
20
8-18
310
490
100
215
180
155
22
8-18
350
548
150
280
240
210
24
8-23
480
706
