产品编号:16416-161
产品名称:高压蓝式过滤器
型  号:PFLI-F,PFLM-F
产品备注:佳裕阀门(上海)有限公司

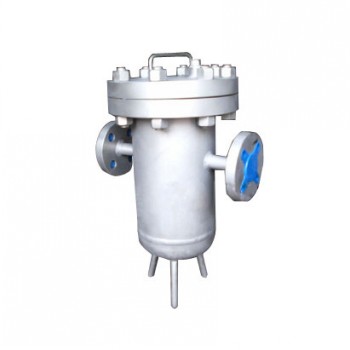

 点击查看大图片

上海佳裕阀门厂家生产

高压蓝式过滤器

概述:
   蓝式过滤器用油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型、T型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器,滤网结构与其它过滤网不一样。

工作原理:
    管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中,在一定的程度时打开壳盖清理滤网即可。

技术参数:
工作压力:1.6-25.0Pa
介质:油、水、气
壳体:钢管焊制
过滤精度:0.22-1.0mm
滤芯、滤网:304材料

蓝式过滤器外型连接尺寸: 1.6MPa
DN φ L H1 H W
25 89 220 90 260 R1/2
32 89 220 95 270 R1/2
40 114 280 110 300 R1/2
50 133 280 120 310 R1/2
65 140 330 130 350 R3/4
80 168 340 140 400 R3/4
100 219 420 160 470 R3/4
150 273 500 190 620 R3/4
200 325 560 220 770 R3/4
蓝式过滤器外型连接尺寸: 2.5MPa
DN φ L H1 H2 H3 H W
100 219 420 160 310 120 590 R3/4
150 273 500 190 430 130 750 R3/4
200 325 560 220 550 150 920 R3/4
250 426 680 270 660 170 1100 R3/4
300 480 750 320 860 200 1380 R1"
350 540 800 350 1030 200 1580 R1"
