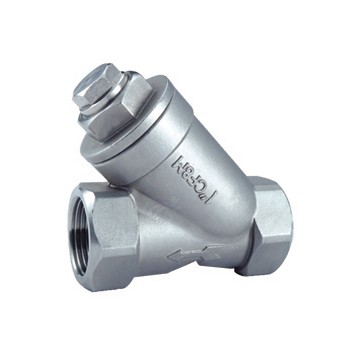

GL11H不锈钢内螺纹过滤器 - 佳裕阀门（上海）有限公司

GL11H内螺纹过滤器主要应用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便、纳污量大等等特点，主要用于水、蒸气等介质。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。可根据用户需要设置过滤网的目数。

主要零材料：

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

滤网

不锈钢SS304

3

垫片

聚四氟乙烯PTFE

4

阀盖

不锈钢CF8M/CF8

5

垫片

聚四氟乙烯PTFE

6

逆止盖

不锈钢CF8M/CF8

主要参数：

DN	L	H	CV
15	78	50	3.5
20	93	60	6.5
25	108	70	10
32	128	82	19
40	143	92	26
50	173	118	45

| 查看次数：

序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	滤网	不锈钢SS304
3	垫片	聚四氟乙烯PTFE
4	阀盖	不锈钢CF8M/CF8
5	垫片	聚四氟乙烯PTFE
6	逆止盖	不锈钢CF8M/CF8

DN	L	H	CV
15	78	50	3.5
20	93	60	6.5
25	108	70	10
32	128	82	19
40	143	92	26
50	173	118	45
