产品编号:161829-890
产品名称:SBL保温夹套蓝式过滤器
型  号:SBL
产品备注:佳裕阀门(上海)与有限公司
 点击查看大图片

上海佳裕阀门厂家生产

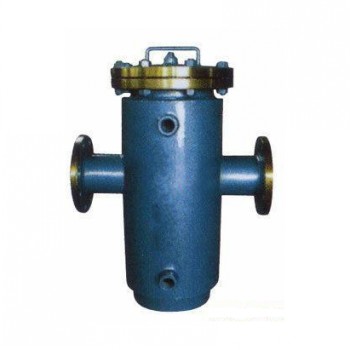

SBL保温夹套蓝式过滤器

保温蓝式过滤器用在油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型、T型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器,滤网结构与其它过滤网不一样。

SBL型 法兰连接直通平底篮式过滤器

公称直径 ND φ L H1 H2 H 排放口“ B” 有效过滤面积 (m2)
25 76 220 160 260 480 R1/2″ 0.003619
32 89 220 165 270 495 R1/2″ 0.003619
40 108 280 180 300 550 R1/2″ 0.005718
50 133 280 180 300 550 R1/2″ 0.005718
65 133 330 220 350 650 R1/2″ 0.009613
80 159 340 260 400 740 R1/2″ 0.01539
100 219 420 310 470 680 R1/2″ 0.02464
150 273 500 430 620 1175 R3/4″ 0.04866
200 325 560 530 780 1495 R3/4″ 0.07858
250 426 660 640 930 1810 R3/4″ 0.12005
300 478 750 840 1200 2310 R3/4″ 0.16537

SBL型 法兰连接直通封头篮式过滤器

公称直径 DN Do n-y φ L H1 H2 H3 H 排放口“ B ” 有效过滤面积 (m2)
200 290 4-16 325 560 540 230 1070 1875 R3/4″ 0.07858
250 375 4-16 426 660 650 270 1220 2170 R3/4″ 0.12065
300 420 4-16 480 750 860 320 1420 2670 R3/4″ 0.16537
350 460 4-16 500 800 1010 370 1680 3085 R1″ 0.2225
400 500 4-16 550 840 1150 400 1850 3445 R1″ 0.2916
450 550 4-16 600 960 1310 440 2050 3810 R1″ 0.3642
500 640 4-16 700 1080 1440 470 2210 4145 R1″ 0.4587
