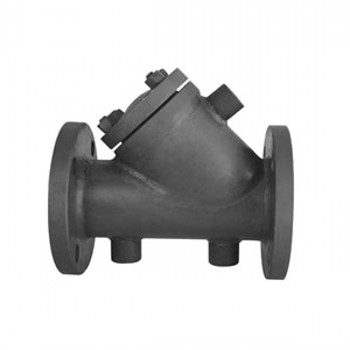

BGL41H保温夹套Y型过滤器 - 佳裕阀门（上海）有限公司

Y型保温过滤器是用于水、油、气、沥青等管路和各种设备上不可缺少的一种保温装置，通常安装在减压阀、泄压阀、定水位器或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型保温过滤器具有结构简单，阻力小，排污方便等优点。在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，Y保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。

主要技术参数

型号

连接形式

公称压力MPa

试验压力MPa

工作压力MPa

壳体材料

过滤网材料

适用介质

BY41H-10

法兰

1.0

1.1

1.0

灰铸铁

1.1

水、油和气等

BY41H-16

法兰

1.6

1.76

1.6

球墨铸铁

1.76

BY41H-26

法兰

2.5

2.75

2.5

碳钢

2.75

外形尺寸

通径 DN	全夹式	L	半夹式	H
25/50	220		250	100
32/65	250		300	150
40/65	250		300	150
50/80	290		320	175
65/100	390		420	270
80/125	430		500	350
100/150	500		600	420
125/200	550		650	420
150/200	550		650	420
200/250	600		750	460

| 查看次数：

型号	连接形式	公称压力MPa	试验压力MPa	工作压力MPa	壳体材料	过滤网材料	适用介质
BY41H-10	法兰	1.0	1.1	1.0	灰铸铁	1.1	水、油和气等
BY41H-16	法兰	1.6	1.76	1.6	球墨铸铁	1.76
BY41H-26	法兰	2.5	2.75	2.5	碳钢	2.75
