ZPG-L、ZPG-I自动反冲洗水过滤器 - 佳裕阀门（上海）有限公司

EI型自动冲洗排污过滤器宜安装在直角弯管上，EII型自动排污过滤器宜水平或垂直安装，直通式当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流方向一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止，开启蝶阀，即完成排污过程。可保泵阀使用延长寿命等优点。

ZPG形自动反冲洗水过滤器

ZPH-L型自动反冲洗排污过滤器宜安装在直角弯管上，ZPG-I型自动反冲洗排污过滤器宜水平或垂直安装，直通式当垂直安装时，水流方向应该是自上而下，安装时应注意外客上箭头方向必须与水流方向一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止，开启蝶阀，即完成排污过程。可保泵阀使用延长寿命等优点。

规格与型号

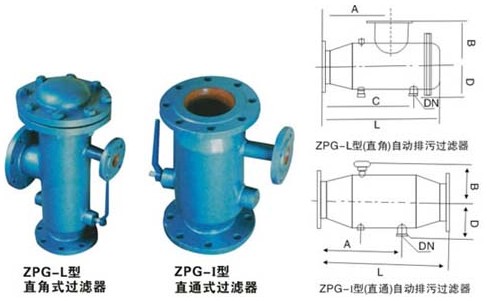

ZPG-L型（直角式）自动排污过滤器

型号	L	A	B	C	D	排污口（DN）
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	110	310	140	25*
ZPG-L-100	536	265	160	365	130	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	510	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	4100	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4470	1800	1200	3800	1400	250

ZPG-I(直通式)自动反冲洗水过滤器单位（mm）

型号	L	A	B	D
ZPG-I-40	245	185	63	90	15*
ZPG-I-50	255	190	70	100	15*
ZPG-I-65	270	195	83	120	20*
ZPG-I-80	320	232	96	140	25*
ZPG-I-100	350	260	128	130	32*
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

注意：a) 所用连接法兰尺寸按GB4216-84；

b) “*”号螺纹连接；

c) 可根据用户需要订制非标准流量的产品和工作压力更高的产品。
