产品编号:15314-788
产品名称:GCQ自洁式过滤器
型  号:GCQ
产品备注:佳裕阀门(上海)有限公司

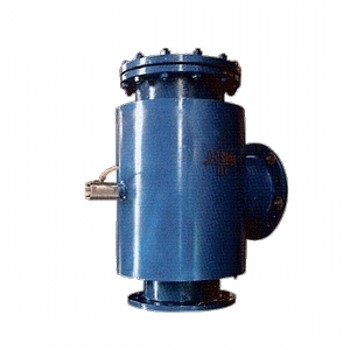

 点击查看大图片
上海佳裕阀门厂家生产
GCQ自洁式水过滤器
    本产品适用于造纸、钢铁、化工、发电和环保等需连续用水的场合,用于滤除水体中的固态颗粒和杂质,确保其后续或终端设备能顺利运行,是一种先进、高效且易操作的全自动过滤装置。
全自动清洗过滤器技术特点
1、 全自动清洗过滤器过滤精度高,出水水质稳定。
2、 通过自身的检索和应变功能,实现自动反冲洗,可应对不稳定的水质波动,无需人工干预。
3、 全自动清洗过滤器控制系统反应灵敏,运行精确,可以根据不同水源和过滤精度灵活调整反洗压差设定值。
4、 清洗高效、彻底,系统可恢复性强,滤网可终身使用,无需更换。
5、 全自动清洗过滤器反冲洗的同时不中断正常产水,连续运行,稳定可靠。
6、 反冲洗历时短,反洗水耗仅为正常产水量的0.001~0.002%,省水、省电,节约能源。
7、 全自动清洗过滤器结构设计紧凑合理,占地面积小,安装移动灵活方便。
8、 设备易损件少,无耗材,运行维护费用低,操作管理简单。
9、 全自动清洗过滤器应用领域广,可适用不同原水水质和用水要求。
全自动清洗过滤器原理及流程
  压力原水由进水口进入机体,首先以外压方式流经粗滤网,滤除较大颗粒性杂质。粗滤网出水以内压式进入细滤网,进一步截留水中的细小杂质,最后由出水口送往用水点。
  随着过滤介质中各种污染物在细滤网内侧的累积,过滤通道被堵塞,进出水口压差逐渐增加,当压差达到预设定值时,连接于进出水口的压差变送器便将检测到的压差信号转换成4-20mA的电流信号,传递给控制系统,从而同时启动驱动电机和反冲洗高压泵,此时传动装置带动装有吸嘴的污物收集器在滤网内侧做旋转和水平往返运动,同时,在滤网外侧,反冲洗装置与排污装置同步动作,并呈对应关系,在不中断正常运行的前提下,只借助一小部分产水,对滤网进行高压反洗,反洗水透过滤网,连同从滤网上剥离的杂质被吸嘴迅速吸入排污管,送至排污室,最后由排污口排出。一个反洗行程后,压差降低,各部件复位,系统重新进入正常运行状态。
主要外形和连接尺寸:
公称通径
DN
参考流量
( m3/h)
尺寸 (mm)


A D B H

50 5-7 340 159 150 25
65 8-11 390 159 160 25
80 15-20 440 219 200 25
100 25-35 490 273 230 25
125 45-60 560 325 260 40
150 60-85 640 377 290 40
200 90-130 730 426 320 40
250 150-250 820 470 350 50
300 250-400 930 500 380 50
350 450-650 1060 600 440 50
400 650-900 1200 700 500 65
450 900-1100 1310 800 560 65
500 1150-1500 1420 900 620 65
550 1300-1700 1510 1000 610 80
600 1600-2000 1570 1000 640 80
650 1900-2300 1660 1100 700 80
700 2200-2700 1710 1100 700 80
