产品编号:151640-408
产品名称:HG5-89-2上展式放料阀
型  号:HG5-89-2
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

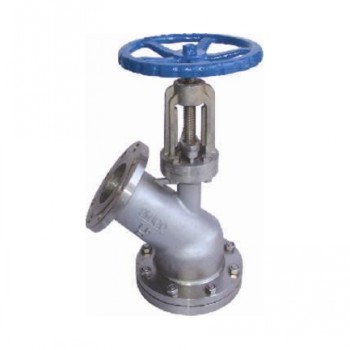

HG5-89-2上展式放料阀

性能与用途:
上展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.

结构与原理:
上展式放料阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成详见下图手轮顺转, 阀门关闭,甘共苦阀杆向上移动, 此阀为上展式放料阀。手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展式放料阀。

性能参数:
工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等
工作温度为<=175 o C. 不锈钢<=320 o C 碳钢
主要零件材质:
零件名称
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12MO 2 Ti系列
ZG00Cr17Ni14MO 2 系列
WCB系列
阀体/阀盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀杆
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀瓣
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304
螺柱
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

上展式放料阀连接尺寸:
DN
上法兰
上法兰
下法兰
密封座
D1
D2
D3
D4
D5
D6
25
115
80
115
85
-
-
32
135
100
135
100
-
-
40
145
110
145
110
80
60
50
165
125
160
125
85
70
65
180
145
180
145
130
85
80
195
160
195
160
135
95
100
215
180
215
180
160
130
125
245
210
245
210
160
140
150
280
240
280
240
185
165
200
335
295
335
295
/
/
