产品编号:131038-591
产品名称:ZLF自立式平衡阀
型  号:ZLF
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

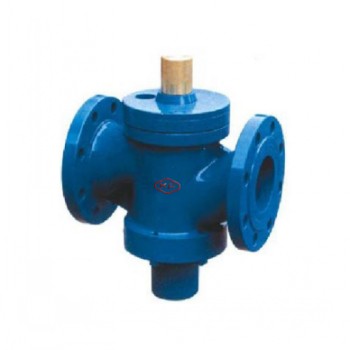

ZLF自立式平衡阀

产品概述

ZLF自立式平衡阀,是一种利用介质本身的压力变化来进行自我调控从而保持流经该被控系统流量不变的阀门,ZLF自立式平衡阀具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节,可使系统流量自动恒定在预先设置的设定值。该阀门流量调节准确,操作简单,运作平稳,性能可靠,使用寿命长。




技术参数

公称压力:1.6MPa

公称通径:15~350mm

适用介质:水、油等非腐蚀性液体

适用温度:0~100℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准:GB/T 13927 API598

主要零部件材料

零件名称
材料
阀体、阀盖
灰铸铁、球铁、铸钢
阀杆
不锈钢
阀瓣
铸铜
膜片
丁腈橡胶

主要外形连接尺寸                              单位:mm

DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
备注
L
110
110
115
160
200
215
230
275
290
310
350
430
520
635
670
DN15~25为螺纹连接
H1
72
72
81
108
138
138
143
170
193
208
254
289
325
357
372
H2
70
70
74
91
147
147
154
189
211
227
260
303
367
430
495
流量m3/h 0.1~1 0.1~1.5 0.2~2 0.5~4 1~6 2~10 3~15 5~25 10~35 15~50 30~80 40~180 100~300 150~500 200~70
