产品编号:123330-158
产品名称:ZCG型高温电磁阀、蒸汽电磁阀
型  号:ZCG
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

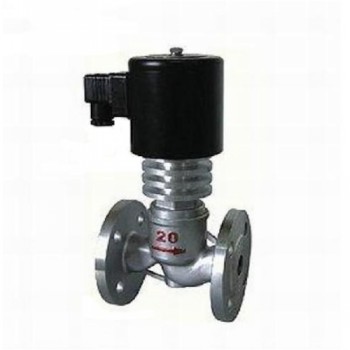

ZCG型高温电磁阀、蒸汽电磁阀

■用途

    该电磁阀系电力操纵的常闭型先导式高温电磁阀,适用于蒸汽管路中的自控制系统中。
■产品特点
    耐高温:密封材料采用耐高温材料,线圈部分采用耐高温电工材料,外围增设散热机构。
    耐腐蚀:主要部件阀塞、阀体等采用不锈钢和铜合金制成,防腐性能好。
    耐磨损:选材合理,阀塞与阀间巧妙地利用流体润滑作用,减少磨损。
■主要技术参数
公称通径 20 25 32 40 50 65
公称压力(Mpa) 1.6
工作压差(Mpa) 0.04~1.6
工作介质 蒸汽、油(高温气体、液体)
介质温度(℃) -40~350
环境温度(℃) -40~60
环境温度(℃) 95±3%
额定电压(V) Ac220
功率(VA) 45
绝缘等级 H级
工作频率 连续
额定流量系数(KV) 5.4 9 15 18 28 40
泄露量(ml/min) 1.5 3.0 30 45 60
■安装尺寸
DN L H D D1 D2 b f n-d
10 115 148 90 60 41 14 2 4-φ14
15 115 148 95 65 46 14 2 4-φ14
20 115 148 105 75 56 16 2 4-φ14
25 125 148 115 85 65 16 3 4-φ14
32 150 182 140 100 76 18 3 4-φ18
40 160 182 150 110 84 18 3 4-φ18
50 190 192 160 125 99 20 3 4-φ18
