产品编号:12426-713
产品名称:ZCM系列煤气电磁阀
型  号:ZCM
产品备注:佳裕阀门(上海)有限公司

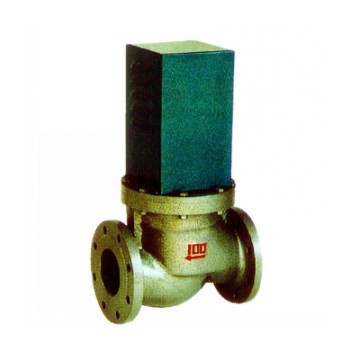

 点击查看大图片

ZCM系列煤气电磁阀

产品用途

    ZCM系列煤气电磁阀是适用于城市煤气、液化石油气、天然气等多重燃气为加热燃烧介质的二位通断切换管路
,进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热
及其它行业的燃气加热自控系统。



ZCM系列煤气电磁阀技术参数
    产品结构:直动式(口径100以上,二次开阀)
    工作介质:煤气、天然气、液化石油气等无腐蚀性气体
    介质温度:≤60℃

    工作压差:0~0.04Mpa
    电源电压:AC220VA其作规则可作特殊订货
    使用电压:按JB/T7352-94规定
    泄漏量:按JB/T7352-94规定
    额定流量系数:按JB/T7352-94·F规定

安装尺寸
公称通径DN 内螺纹连接 法兰连接
外形尺寸 内螺纹 外形尺寸
H L G H L D D1 D2 b f n-d
15 148 92 1/2
20 148 92 3/4
25 148 110 1
32 182 120 1 1/4
40 182 140 1 1/2
50 192 162 2
65       324 250 185 145 118 20 3 4-φ18
80       335 270 200 160 132 20 3 4-φ18
100       475 320 220 180 156 22 3 4-φ18
125       516 360 250 210 184 22 3 4-φ18
150       540 400 285 240 211 24 3 4-φ22
200       540 600 340 295 266 24 3 4-φ22
250       610 750 395 350 319 26 3 4-φ22
300       640 850 445 400 370 26 4 4-φ22
