产品编号:115955-679
产品名称:ZCM二位二通零压差系列煤气电磁阀
型  号:ZCM
产品备注:佳裕阀门(上海)有限公司

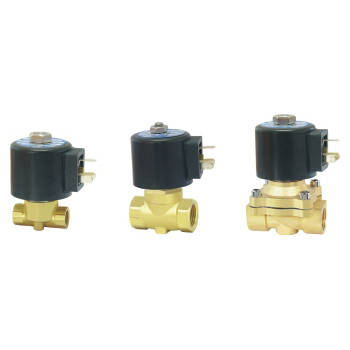

 点击查看大图片

上海佳裕阀门厂家生产

ZCM二位二通零压差系列煤气电磁阀

产品用途
对煤气、天然气等燃烧介质在管路中的自动控制。也可以对低压系统中的其它流体进行控制。
结构特点
一次性和二次性开阀相联系的开阀结构,底压力,无压力开启关闭,流量大。
采用高性能密封件,达到无泄漏。
配管方式
介质流向和阀上箭头保持一致,水平安装,线圈向上
φ25以下规格可配防爆线圈
防爆合格证号:GYB03616X
符合标准:GB3836.1-2000、GB3836.9-1990
防爆标志 Exm1/11T4

技术参数规格表

公称通径(mm) 3 5 6 8 10 15 20 25 32 40 50 65 80 100
CV值 0.3 0.6 0.7 1.0 1.7 4.6 7.6 12 20 28 46 75 90 160
最大工作压力kgf/cm2 5 3 2.5 0.5 0.3 2.5 1.0 0.6
工作介质 煤气、天然气、常温气体、中性水液等
密封材料 丁腈橡胶(NBR)氟橡胶(VITON)
介质温度 -5~+60℃
额定电压 AC:220V 110V 36V 24V DC:24V 12V
功率 15W 30W 50W


型号规格表(微型系列直动式)〈常闭式〉

规格型号 流量通径 连接尺寸 阀体材质
ZCM-3 3 1/8” 锻铜
ZCM-3 3 1/4”
ZCM-5 5 1/8”
ZCM-5 5 1/4”
ZCM-5 5 3/8”
ZCM-5 5 1/2”
ZCM-6 6 3/8”
ZCM-6 6 1/2”
ZCM-8 7.5(8) 3/8”
ZCM-8 7.5(8) 1/2”
ZCM-10 10 3/8”
ZCM-10 10 1/2”

型号规格表(大口径系列直动式)〈常闭式〉

规格型号 流量通径mm 连接尺寸 阀体材质
ZCM-15 15 1/2” 69 117 锻铜
ZCM-20 20 3/4” 73 123
ZCM-25 25 1” 99 135
ZCM-32 32 11/4” 112 175
ZCM-40 40 11/2” 123 175
ZCM-50 50 2” 168 209
ZCM-40F 40 2-φ17.5孔径 φ110孔距 155 210
铸铁

ZCM-50F 50 2-φ17.5孔径 φ125孔距 200 240
ZCM-65F 65 2-φ17.5孔径 φ145孔距   290
ZCM-80F 80 2-φ17.5孔径 φ160孔距 270 310
ZCM-100F 100 2-φ17.5孔径 φ180孔距 350 350
