产品编号:115548-544

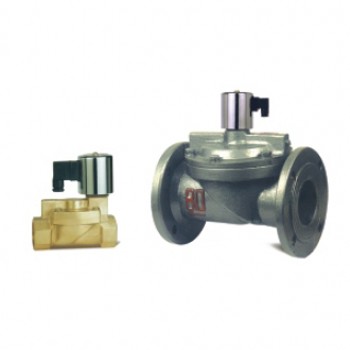

产品名称:DF(ZCS)液用电磁阀
型  号:DF(ZCS)
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片
DF(ZCS)液用电磁阀:
DF(ZCS)液用电磁阀适用介质:液体、水、气体、油(20CST下) 动作方式:先导式。DF(ZCS)液用电磁阀介质流向与电磁阀箭头保持一致,线圈向上,允许倾斜度小于30°, 响应时间 φ3~φ50≤1秒关≤2秒 φ3~φ50≤。

外形尺寸

1 最高工作压力 0.8MPa
2 工作压差 0.03MPa~0.8MPa(其中φ3、φ5为直动式0~0.6MPa)
3 环境温度 -10~+50℃
4 介质温度 0~75℃
5 电压 AC:380V;220V; 36V/50Hz DC:12V;24V;110V;220V
6 绝缘等级 B级
7 功率

φ5~φ20 12W φ25~φ100 15W

φ125~φ150 30W

8 线圈温升 ≤80℃
9 电源允许波动 -15%~+10%
10 工作介质 液体 气体 油 〈20CST
11 安装方式 介质流向与电磁阀箭头保持一致,线圈向上,允许倾斜度小于30°
12 响应时间 φ3~φ50≤1秒关≤2秒 φ65~φ150≤3秒关≤5秒

结构规格参数

型号 连接方式 材质
DF-3 45 70 G1/8”内螺纹 锻铜
DF-5 48 82 G1/8”内螺纹
DF-10 70 95 G3/8”内螺纹
DF-15 90 105 G1/2”内螺纹 铜阀体
DF-20 100 115 G3/4”内螺纹
DF-25 120 135 G1”内螺纹
DF-32 135 145 G11/4”内螺纹
DF-40 145 160 G11/2”内螺纹
DF-50 180 180 G2”内螺纹
DF-40F 155 205 法兰4孔φ17.5孔径φ110孔距 铸铁阀体
DF-50F 200 220 法兰4孔φ17.5孔径φ125孔距
DF-65F 250 260 法兰4孔φ17.5孔径φ145孔距
DF-80F 270 275 法兰4孔φ17.5孔径φ160孔距
DF-100F 350 310 法兰4孔φ17.5孔径φ180孔距
DF-125F 400 380 法兰4孔φ17.5孔径φ210孔距
DF-150F 450 405 法兰4孔φ22孔径φ240孔距
