产品编号：11482-322产品名称：SLDF下水专用黄铜电磁阀
型 号：SLDF
产品备注：佳裕阀门（上海）有限公司
点击查看大图片

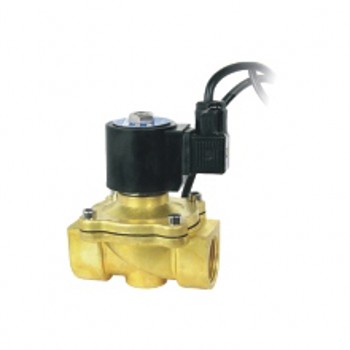

SLDF下水专用黄铜电磁阀
用途及原理
SLDF系列电磁阀是自动控制系统中常见的开关元件、为音乐喷泉的核心控制设备，特别适用于跑泉、跳泉的水
路控制。
SLDF系列电磁阀是利用介质压力差工作的直动式电磁阀门，它采用膜片结构，具有启闭迅速、性能稳定、使用
方便、可靠性高、寿命长等特点；该阀坑污能力极强，可在江、河、湖、海及各种人工水域中长期使用，基高
超的性能处于国内领先水平。
外形尺寸
| 1 |
环境温度 |
-10～50℃ |
| 2 |
工作压力 |
φ50以下0～0.6MPaφ60以上0.06MPa～0.5MPa |
| 3 |
适用介质 |
水 |
| 4 |
介质温度 |
0℃～60℃ |
| 5 |
电源 |
220V 50Hz 功率AC 25W |
| 6 |
绝缘等级 |
B级 |
| 7 |
电源允许波动 |
-10%～+10% |
| 8 |
使用寿命 |
20万次 |
| 9 |
开闭速度 |
0、2秒 |
| 10 |
安装方式 |
介质流向与阀上箭头保持一致 |
结构规格参数
| 规格型号 |
长mm |
高mm |
接管螺纹 |
材质 |
| SLDF-15 |
69 |
117 |
PT1/2” |
铜 |
| SLDF-20 |
73 |
123.5 |
PT3/4” |
铜 |
| SLDF-25 |
99 |
134.5 |
PT1” |
铜 |
| SLDF-35 |
112 |
172 |
PT11/4” |
铜 |
| SLDF-40 |
123 |
172 |
PT11/2” |
铜 |
| SLDF-50 |
168 |
209 |
PT2” |
铜 |
| SLDF-65F |
250 |
260 |
法兰4孔φ13.5孔径φ145孔距 |
铸铁 |
| SLDF-80F |
270 |
275 |
法兰4孔φ17.5孔径φ160孔距 |
铸铁 |
| SLDF-100F |
350 |
310 |
法兰8孔φ17.5孔径φ180孔距 |
铸铁 |
| SLDF-150F |
450 |
405 |
法兰8孔φ22孔径φ240孔距 |
铸铁 |
