产品编号:114039-962
产品名称:ZS不锈钢系列二位二通零压差电磁阀<常开型>
型  号:ZS
产品备注:j佳裕阀门(上海)有限公司

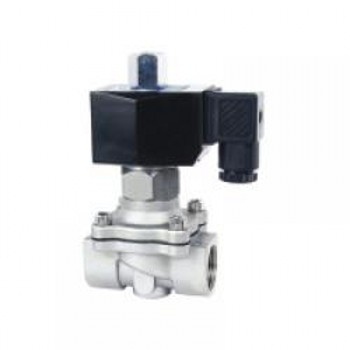

 点击查看大图片
ZS不锈钢列二位二通零压差电磁阀<常开型>
二位二通常型电磁阀,断电打开,通电关闭
阀体材质为铜,和SS304不锈钢(常规),SS316不锈钢(定制)
最大耐压力10cm2    环境温度0℃~65℃
产品系列化生产,体积小,流量大,适用范围广
按阀上所标流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装
电压:AC220V/230V/240V/110V/24V   50/60HZ DC24V/12V +10%到-10%允许波动
膜片、密封件,可采用NBR、VITON、EPDM等多种,以适用不同流体的开关控制。

型号规格
接管
口径
流量
通径
mm
CV值 压力差(Kgf/cm2)
最大
流体
温度
线圈 功率
外行尺寸
长×宽×高
A×B×H
重量KG
订货型号
以下表中
电压为
220VAC
50/60HZ
最小
压力
最大工作压力
空气
瓦斯
水、
热水液体
轻油≤20CST F 级 VA W
AC DC AC DC AC DC 配置 AC220V DC24V
3/8” 4.0 0.6 0 5 3 5 3 3 3 80 D 57 32 52.5×32.5×115 0.7 ZS2DF02N4C04
4.0 0.6 0 5 3 5 3   120 D 57 32 52.5×32.5×115 0.7 ZS2DF02E4C04
4.0 0.6 0 5 3 5 3 3 3 120 D 57 32 52.5×32.5×115 0.7 ZS2DF02V4C04
16 4.8 0 5 3 5 3 3 3 80 D 57 32 69×57×135 1.1 ZS2DF02N4C16
16 4.8 0 5 3 5 3     120 D 57 32 69×57×135 1.1 ZS2DF02E4C16
16 4.8 0 5 3 5 3 3 3 120 D 57 32 69×57×135 1.1 ZS2DF02V4C16
1/2” 16 4.8 0 5 3 5 3 3 3 80 D 57 32 69×57×135 1.05 ZS2DF02N4D16
16 4.8 0 5 3 5 3     120 D 57 32 69×57×135 1.05 ZS2DF02E4D16
16 4.8 0 5 3 5 3 3 3 120 D 57 32 69×57×135 1.05 ZS2DF02V4D16

型号规格
接管
口径
流量
通径
mm
CV值 压力差(Kgf/cm2) 最大
流体
温度
线圈 功率
外行尺寸
长×宽×高
A×B×H
重量KG
订货型号
以下表中电压为
220VAC
50/60HZ
最小
压力
最大工作压力
空气
瓦斯
水、
热水液体
轻油≤20CST F 级 VA W
AC DC AC DC AC DC 配置 AC220V DC24V
3/4” 20 7.6 0 5 3 5 3 3 3 80 D 57.2 32 73×57×142 1.2 ZS2DF02N4E20
20 7.6 0 5 3 5 3     120 D 57.2 32 73×57×142 1.2 ZS2DF02E4E20
20 7.6 0 5 3 5 3 3 3 120 D 57.2 32 73×57×142 1.2 ZS2DF02V4E20
1” 25 12 0 5 3 5 3 3 3 80 D 57.2 32 99×77.5×150 1.6 ZS2DF02N4G25
25 12 0 5 3 5 3     120 D 57.2 32 99×77.5×150 1.6 ZS2DF02E4G25
25 12 0 5 3 5 3 3 3 120 D 57.2 32 99×77.5×150 1.6 ZS2DF02V4G25
11/4” 32 24 0 5 3 5 3 3 3 80 D 70 40 112×86.5×180 2.6 ZS2DF02N4H32
32 24 0 5 3 5 3     120 D 70 40 112×86.5×180 2.6 ZS2DF02E4H32
32 24 0 5 3 5 3 3 3 120 D 70 40 112×86.5×180 2.6 ZS2DF02V4H32
11/2” 40 29 0 5 3 5 3 3 3 80
D
70 40 123×94×190 3.2 ZS2DF02N4J40
40 29 0 5 3 5 3     120 D 70 40 123×94×190 3.2 ZS2DF02E4J40
40 29 0 5 3 5 3 3 3 120 D 70 40 123×94×190 3.2 ZS2DF02V4J40
2” 50 48 0 5 3 5 3 3 3 80 D 70 40 168×123×216 5.2 ZS2DF02N4K50
50 48 0 5 3 5 3     120 D 70 40 168×123×216 5.2 ZS2DF02E4K50
50 48 0 5 3 5 3 3 3 120 D 70 40 168×123×216 5.2 ZS2DF02V4K50
法兰4孔连接 25 12 0 5 3 5 3 3 3 80 D 70 32 140×115×180 3.05 ZS2DF02N4F25
25 12 0 5 3 5 3     120 D 70 32 140×115×180 3.05 ZS2DF02E4F25
25 12 0 5 3 5 3 3 3 120 D 70 32 140×115×180 3.05 ZS2DF02V4F25
32 24 0 5 3 5 3 3 3 80 D 70 40 152×135×235 5.4 ZS2DF02N4F32
32 24 0 5 3 5 3     120 D 70 40 152×135×235 5.4 ZS2DF02E4F32
32 24 0 5 3 5 3 3 3 120 D 70 40 152×135×235 5.4 ZS2DF02V4F32
40 29 0 5 3 5 3 3 3 80 D 70 40 152×145×240 6.4 ZS2DF02N4F40
40 29 0 5 3 5 3     120 D 70 40 152×145×240 6.4 ZS2DF02E4F40
40 29 0 5 3 5 3 3 3 120 D 70 40 152×145×240 6.4 ZS2DF02V4F40
50 48 0 5 3 5 3 3 3 80 D 70 40 195×160×255 8.6 ZS2DF02N4F50
50 48 0 5 3 5 3     120 D 70 40 195×160×255 8.6 ZS2DF02E4F50
50 48 0 5 3 5 3 3 3 120 D 70 40 195×160×255 8.6 ZS2DF02V4F50
