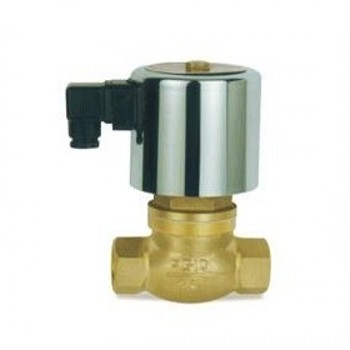

产品编号：11357-725产品名称：ZQDF系列黄铜通用电磁阀
型 号：ZQDF
产品备注：佳裕阀门（上海）有限公司
点击查看大图片
ZQDF系列黄铜电磁阀详情：
ZQDF系列黄铜电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
技术参数
| 1 |
最高工作压力 |
0.8MPa |
| 2 |
工作压差 |
0～0.8MPa |
| 3 |
介质 |
液体 气体 蒸汽 油 〈20CST |
| 4 |
介质温度 |
≤180℃ |
| 5 |
电压 |
AC：380V；220V； 36V/50Hz DC：24V |
| 6 |
绝缘等级 |
B级 |
| 7 |
电源允许波动 |
-15%～+10% |
| 8 |
功率 |
50W |
| 9 |
响应时间 |
开≤2秒 关≤3秒 |
| 10 |
安装方式 |
介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质清洁无颗粒杂质 |
结构规格参数
| 型号 |
Lmm |
Hmm |
连接方式 |
材质 |
| ZQDF-15 |
86 |
178 |
G1/2”内螺纹 |
铜阀体 |
| ZQDF-20 |
94 |
180 |
G3/4”内螺纹 |
| ZQDF-25 |
105 |
190 |
G1”内螺纹 |
| ZQDF-32 |
115 |
210 |
G11/4”内螺纹 |
| ZQDF-40 |
130 |
223 |
G11/2”内螺纹 |
| ZQDF-50 |
150 |
228 |
G2”内螺纹 |
| ZQDF-25F |
110 |
215 |
法兰4孔φ13.5孔径φ85孔距 |
| ZQDF-32F |
125 |
245 |
法兰4孔φ17.5孔径φ100孔距 |
| ZQDF-40F |
150 |
253 |
法兰4孔φ17.5孔径φ110孔距 |
| ZQDF-50F |
160 |
268 |
法兰4孔φ17.5孔径φ125孔距 |
