阀体材质为不锈钢,有机玻璃,铜(定制)
最大耐压力12kgf/cm2 环境温度,0℃～65℃(F级)、0℃～80℃(H级)
按阀上所标流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装
电压:AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允许波动
密封件采用聚四氟乙烯材料(Teflon),以适用不同流体的开关控制
φ3mm电磁阀,线圈可配德国原装NASS线圈
常规备货:AC220V 50/60HZ DC24V
密封采用VITON

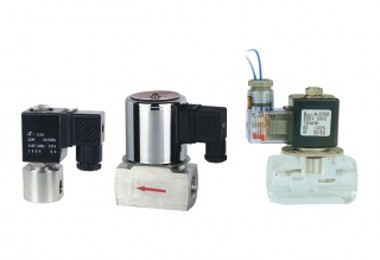

ZCT不锈钢系列二位二通电磁阀〈常闭型〉
型号规格表
| 接管 口径 |
流量 通径 mm |
CV值 |
压力差（Kgf/cm2) |
最大 流体 温度 |
线圈 配置 |
功率 | 线圈 等级 |
外行尺寸 长×宽×高 A×B×H |
重量 KG |
订货型号 | ||||||||
| 最大工作压力 |
VA AC220V |
W DC24V | ||||||||||||||||
| 最小 压力 |
空气 瓦斯 |
水、热水液体 | 轻油 | 蒸汽 AC/DC | ||||||||||||||
| AC | DC | AC | DC | AC | DC | |||||||||||||
| 1/8” | 3 | 0.23 | 0 | 13 | 10 | 13 | 10 | 10 | 7 | 3 | 130 | D | 22 | 13 | F | 30×30×82 | 0.36 | ZCT1DF02V5A03 |
| 1/4” | 3 | 0.23 | 0 | 13 | 10 | 13 | 10 | 10 | 7 | 3 | 130 | D | 22 | 13 | F | 35×35×82 | 0.36 | ZCT1DF02V5B03 |
| 4 |
0.6 |
0 | 7 | 7 | 7 | 7 | 5 | 5 | 3 | 130 | D | 22 | 13 | F | 50×30×82 | 0.8 | ZCT1DF02V5B04 | |
| 3/8” | 4 | 0.6 | 0 | 7 | 7 | 7 | 7 | 5 | 5 | 3 | 130 | D | 22 | 13 | F | 50×30×82 | 0.8 | ZCT1DF02V5C04 |
| 6 | 0.9 | 0 | 6 | 6 | 6 | 6 | 6 | 6 | 5 | 155 | A | 19.8 | 12.5 | H | 50×30×82 | 0.7 | ZCT1AH02V5C06 | |
| 1/2” | 6 | 0.9 | 0 | 6 | 6 | 6 | 6 | 6 | 6 | 5 | 155 | A | 19.8 | 12.5 | H | 50×30×82 | 0.7 | ZCT1AH02V5D06 |
| 10 | 1.5 | 0.1 | 10 | 10 | 10 | 10 | 7 | 7 | 5 | 155 | A | 19.8 | 22 | H | 70×38×110 | 1.2 | ZCT1AH02V5D10 | |
| 10 | 1.5 | 0 | 2.5 | 1.5 | 2.5 | 1.5 | 2 | 1 | 130 | D | 19.8 | 22 | F | 70×38×110 | 1.2 | ZCT1DF02V5D10 | ||
| 3/4” | 15 | 4.5 | 0.1 | 10 | 10 | 10 | 10 | 7 | 7 | 5 | 155 | A | 19.8 | 22 | H | 80×40×115 | 1.3 | ZCT1AH02V5E15 |
| 15 | 4.5 | 0 | 1.5 | 1 | 1.5 | 1 | 1 | 1 | 130 | D | 19.8 | 22 | F | 80×40×115 | 1.3 | ZCT1DF02V5E15 | ||
| 1” | 15 | 4.5 | 0.1 | 10 | 10 | 10 | 10 | 7 | 7 | 5 | 155 | A | 19.8 | 22 | H | 80×40×115 | 1.2 | ZCT1AH02V5G15 |
| 15 | 4.5 | 0 | 1.5 | 1 | 1.5 | 1 | 1 | 1 | 130 | D | 19.8 | 22 | F | 80×40×115 | 1.2 | ZCT1DF02V5G15 | ||
ZCT二位二通常闭型有机玻璃电磁阀〈常闭型〉
型号规格
| 接管 口径 |
流量 通径 mm |
CV值 |
压力差（Kgf/cm2) |
最大 流体 温度 |
线圈 配置 |
功率 |
线圈 |
外行尺寸 长×宽×高 A×B×H |
重量 |
订货型号 | |||||
| 最大工作压力 |
VA AC220V |
W DC24V | |||||||||||||
| 最小 压力 |
空气 瓦斯 |
水、热水液体 | |||||||||||||
| AC | DC | AC | DC | ||||||||||||
| 1/8” | 3 | 0.23 | 0 | 10 | 10 | 10 | 10 | 80 | D | 22 | 13 | F | 30×30×82 | 0.25 | ZCT1DF02V9A03 |
| 1/4” | 3 | 0.23 | 0 | 10 | 10 | 10 | 10 | 80 | D | 22 | 13 | F | 35×35×82 | 0.25 | ZCT1DF02V9B03 |
| 3/8” | 6 |
0.6 |
0 | 6 | 6 | 6 | 6 | 80 | D | 33 | 32 | F | 50×30×82 | 0.4 | ZCT1DF02V9B06 |
|
1/2” |
6 | 0.6 | 0 | 6 | 6 | 6 | 6 | 80 | D | 33 | 32 | F | 50×30×82 | 0.4 | ZCT1DF02V9C06 |
| 3/4” | 10 | 1.5 | 0.1 | 10 | 10 | 10 | 10 | 80 | D | 19.8 | 22 | F | 80×40×98 | 0.55 | ZCT1DF02V9D10 |
| 1” | 15 | 4.5 | 0.1 | 10 | 10 | 10 | 10 | 80 | D | 19.8 | 22 | F | 80×40×98 | 0.55 | ZCT1DF02V9E15 |
电磁阀订货型号说明
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 电磁阀的种类 | 控制方式 | 线圈配置形式 | 线圈等级 | 电压 | 密封材料 | 阀体材料类型 | 连接（G） | 流量通径（mm） | 其它选配 | |
| 例如 | ZCT | 1 | A | H | 02 | V | 5 | D | 10 | |
| 代号：1：常闭 |
代号：
A=金属 罩壳配 DIN标准接线 盒线圈 D=DIN标 准接线盒 塑封线圈
φ3mm可配 S： 德国 NASS 线圈
|
F= F级 H= H级
|
代号： 02=220VAC 230VAC 50/60HZ 01=110VAC 120VAC 50/60HZ
13=DC24V 12=DC12V 其它电压 |
V= VITON 氟橡胶
T= Teflon 四氟塑料
|
5=不锈钢
9=有机玻璃 |
代号：A=1/8” B=1/4” B=1/4” C=3/8” C=3/8” D=1/2” D=1/2” E=3/4” G=1” A=1/8” B=1/4” C=3/8” D=1/2” D=1/2” E=3/4”
|
03=3.0 04=4.0 06=6.0 10=10. 15=15. 03=3.0 06=6.0 10=10. 15=15.
|
L= 指示灯
N：螺纹连接 美标NPT
|
