产品编号：95341-741产品名称：2W系列黄铜电磁阀
型 号：2W
产品备注：佳裕阀门（上海）有限公司
点击查看大图片

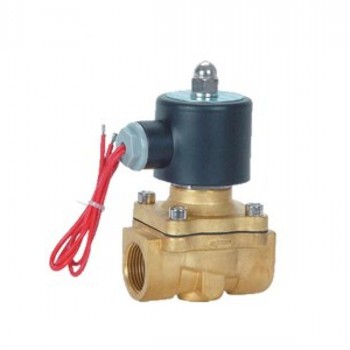

2W系列黄铜电磁阀
2W系列电磁阀适用于空气、水、油、瓦斯、煤气、液化气等介质管道作为截止使用，红阀牌2W系列电磁阀阀体采用锻压成型，内件不锈钢制作，用于管路中对液体，气体介质通断的自动控制。
主要技术数据
1、使用压力：0～10kg/cm2
2、最大耐压力：16kg/cm2
3、使用流体：空气、水、油、瓦斯、煤气、液化气
4、使用流体粘度：20CST以下
5、工作温度：-5～80℃
6、电压波动范围：±10%
7、动作方式：直动式
8、型式、常闭式（即通电后阀开启，或常开式（通电阀关闭）。
9、工作寿命＞15万次
10、绝缘等级：B级
11、经圈温升＜75℃
12、功率＜15W
外形尺寸
| 型号 |
长（L）mm |
高（H）mm |
接管螺纹 |
| 2W025-06H |
40.5 |
110 |
1/8” |
| 2W025-08H |
40.5 |
110 |
1/4” |
| 2W040-10H |
52.5 |
115 |
3/8” |
| 2W160-10H |
69 |
135 |
3/8” |
| 2W160-15H |
69 |
135 |
1/2” |
| 2W200-20H |
73 |
142 |
3/4” |
| 2W250-25H |
99 |
150 |
1” |
| 2W350-35H |
112 |
186 |
PT11/4” |
| 2W400-40H |
123 |
197 |
PT11/2” |
| 2W500-50H |
168 |
225 |
PT2” |
内部结构外形尺寸图
| 型号 |
2W025-06H |
2W025-08H |
2W040-10H |
2W160-10H |
2W160-15H |
2W200-20H |
2W250-25H |
2W350-35H |
2W400-40H |
2W500-50H |
| 使用流体 |
空气、水、油、瓦斯 |
| 动作方式 |
直动式 |
| 型式 |
常闭式 |
| 流量孔镜mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| 接管口径 |
1/8” |
1/4” |
3/8” |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| 使用流体沾滞度 |
20CTS以下 |
| 使用压力kgf/cm2 |
水：0～7 空气：0～7 油：0～5 |
| 工作温度 |
-5～80℃ |
| 使用电压范围 |
±10% |
| 本体材质 |
锻铜 |
| 油封材质 |
NBR或VITON |
