| 接管 口径 |
流量 通径 mm |
CV值 |
压力差（Kgf/cm2) |
最大 流体 温度 |
线圈 配置 |
功率 | 线圈 等级 |
订货型号 以下表中 电压为 220VAC 50/60HZ | |||||||
| 最大工作压力 |
VA
AC220V |
W
DC24V | |||||||||||||
| 最小 压力 |
空气 瓦斯 |
水、热水液体 | 轻油≤20CST | ||||||||||||
| AC220V | DC24V | AC220V | DC24V | AC220V | DC24V | ||||||||||
| 1/8” | 2.0 | 0.15 | 0 | 20 | 20 | 20 | 15 | 15 | 10 | 120 | D | 22 | 13 | F | SLE1DF02V1A02 |
| 3.0 | 0.23 | 0 | 10 | 10 | 10 | 10 | 7 | 7 | 120 | D | 22 | 13 | F | SLE1DF02V1A03 | |
| 4.0 |
0.44 |
0 | 7 | 7 | 7 | 5 | 5 | 5 | 120 | D | 22 | 13 | F | SLE1DF02V1A04 | |
| 5.0 | 0.5 | 0 | 4 | 2.5 | 4 | 2.5 | 2.5 | 2.5 | 120 | D | 22 | 13 | F | SLE1DF02V1A05 | |
| 1/4” | 2.0 | 0.15 | 0 | 20 | 20 | 20 | 15 | 15 | 10 | 120 | D | 22 | 13 | F | SLE1DF02V1B02 |
| 3.0 | 0.23 | 0 | 13 | 13 | 13 | 10 | 7 | 5 | 120 | D | 22 | 13 | F | SLE1DF02V1B03 | |
| 4.0 | 0.44 | 0 | 7 | 7 | 7 | 5 | 5 | 5 | 120 | D | 22 | 13 | F | SLE1DF02V1B04 | |
| 5.0 | 0.5 | 0 | 4 | 2.5 | 4 | 2.5 | 2.5 | 2.5 | 120 | D | 22 | 13 | F | SLE1DF02V1B05 | |
| 6.0 | 0.8 | 0 | 3 | 3 | 3 | 1.5 | 2 | 1 | 120 | D | 22 | 13 | F | SLE1DF02V1B06 | |
| 3/8” | 5.0 | 0.5 | 0 | 4 | 2.5 | 4 | 2.5 | 2.5 | 2.5 | 120 | D | 22 | 13 | F | SLE1DF02V1C05 |
| 6.0 | 0.8 | 0 | 3 | 3 | 3 | 1.5 | 2 | 1 | 120 | D | 22 | 13 | F | SLE1DF02V1C06 | |
| 9.0 | 1.65 | 0 | 1 | 1 | 0.8 | 0.4 | 0.5 | 0.3 | 120 | D | 22 | 13 | F | SLE1DF02V1C09 | |
| 1/2” | 5.0 | 0.5 | 0 | 4 | 2.5 | 4 | 2.5 | 2.5 | 2.5 | 120 | D | 22 | 13 | F | SLE1DF02V1D05 |
| 6.0 | 0.8 | 0 | 3 | 3 | 3 | 1.5 | 2 | 1 | 120 | D | 22 | 13 | F | SLE1DF02V1D06 | |
| 9.0 | 1.65 | 0 | 1 | 1 | 0.8 | 0.4 | 0.5 | 0.3 | 120 | D | 22 | 13 | F | SLE1DF02V1D09 | |
| 线圈型式和编号 | 电压 | 功率 | 所配电磁阀 | ||||
| 50HZ VA | 60HZ VA | 直流 | |||||
| 起动 | 保持 | 起动 | 保持 | W | |||
| D04-3101 | AC220V | 55 | 22 | 55 | 22 | SLE常闭系列 | |
| D04-3104 |
AC24V | 45 | 18 | 45 | 18 | ||
| D04-3106 | DC24V | 13 | |||||
| D04-3107 | DC12V | 13 | |||||
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 电磁阀的种类 | 控制方式 | 线圈配置形式 | 线圈等级 | 电压 | 密封材料 | 阀体材料类型 | 连接 | 流量通径（mm） | 并联数 | ||
| 例如 | SLE | 1 | D | F | 02 | N | 1 | A | 03 | N4 | |
|

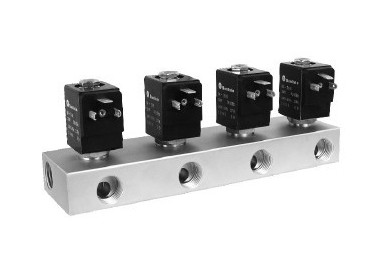

并联式
组合阀 |
代号：1：常闭 |
代号：
D=DIN标
准接线盒
塑封线圈
S：
德国NASS
线圈（DIN）
|
F=
F级
|
代号：
02=220VAC
230VAC
50/60HZ
01=110VAC
120VAC
50/60HZ
05=24VAC
13=DC24V
其它电压 请咨询公司 |
N：
NBR
丁腈橡胶
V=
VITON
氟橡胶
E=
EPDM
乙丙橡胶
|
1=铜（常规）
8=铝 |
代号：A=1/8”
B=1/4”
C=3/8”
D=1/2”
|
02=2.0
03=3.0
04=4.0
05=5.0
06=6.0
09=9.0
|
N2=2只
N3=3只
N4=4只
N5=5只 |
L=
指示灯
N：螺纹连接
美标NPT |
