产品编号:93723-943
产品名称:2W不锈钢电磁阀
型  号:2W
产品备注:佳裕阀门(上海)有限公司

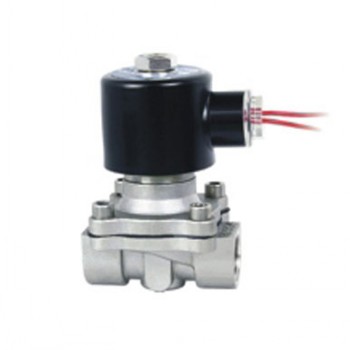

 点击查看大图片

2W不锈钢电磁阀

  2W电磁阀又称水用电磁阀,阀体采用锻压成型,内件不锈钢制作,用于管路中对液体,气体介质通断的自动控制。
主要技术数据:
1、使用压力:0~10kg/cm2
2、最大耐压力:16kg/cm2
3、使用流体:空气、水、油、瓦斯、煤气、液化气
4、使用流体粘度:20CST以下
5、工作温度:-5~80℃
6、电压波动范围:±10%
7、动作方式:直动式
8、型式、常闭式(即通电后阀开启,或常开式(通电阀关闭)。
9、工作寿命>15万次
10、绝缘等级:B级
11、经圈温升<75℃
12、功率<15W

安装注意事项:
1、安装电磁阀,阀体上的箭头标记,应同管路流体流向相一致。
2、电磁阀上的标牌参数应与实际使用要求相符。特别请注意标记的额定电压。
警告
本电磁阀没有安装防爆装置,不能在有性危险的场所使用。

外形尺寸:

型号 接管螺纹
2W025-06BH 40.5 110 1/8”
2W025-08BH 40.5 110 1/4”
2W040-10BH 52.5 115 3/8”
2W160-10BH 69 135 3/8”
2W160-15BH 69 135 1/2”
2W200-20BH 73 142 3/4”
2W250-25BH 99 150 1”
2W350-35BH 112 186 11/4”
2W400-40BH 123 197 11/2”
2W500-50BH 168 225 2”
2W250-25FBH 135 160 法兰4孔连接
2W350-35FBH 152 230 法兰4孔连接
2W400-40FBH 152 240 法兰4孔连接
2W500-50FBH 200 270 法兰4孔连接

内部结构外形尺寸图:

型号 2W025-06BH 2W025-08BH 2W040-10BH 2W160-10BH 2W160-15BH 2W200-20BH 2W250-25BH 2W350-35BH 2W400-40BH 2W500-50BH
使用流体 空气、水、油、瓦斯
动作方式 直动式
型式 常闭式
流量孔镜mm 2.5 4 16 20 25 35 40 50
CV值 0.23 0.6 4.8 7.6 12 24 29 48
接管口径 1/8” 1/4” 3/8” 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
使用流体沾滞度 20CTS以下
使用压力kgf/cm2 水:0~7 空气:0~7 油:0~5
工作温度 -5~80℃
使用电压范围 ±10%
本体材质 不锈钢(SUS304)
油封材质 NBR或VITON
