产品编号:85158-893
产品名称:Q91SA异径球阀
型  号:Q91SA
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

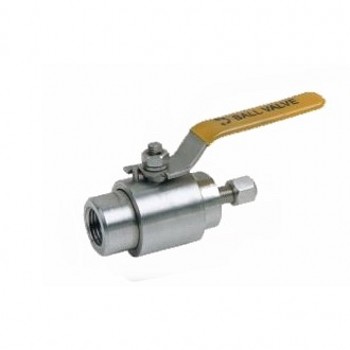

Q91SA异径球阀

性能规范

适用介质:气体,油品,水,

制造材料:304SS 316SS 20#,

连接形式:卡套连接。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

技术规范

公称压力:≤6.4Mpa
适用温度:-20℃~65℃
适用介质:水.油,气等
材质:20#,A105,SS304,SS316,SS316L.
连接形式:卡套连接,内螺纹连接

主要零材料:

序号

零件名称

不锈钢材质

碳钢材质

 1

左阀盖

SS304 SS304L SS316 SS316L SS321

20# A105

 2

阀座

PTFE

PTFE

 3

阀盖垫片

PTFE

PTFE

 4

SS304 SS304L SS316 SS316L SS321

20# A105

 5

 定位销

SS304 SS304L SS316 SS316L SS321

20# A105

 6

 填料

PTFE

PTFE

 7

 阀杆

SS304 SS304L SS316 SS316L SS321

20# A105

 8

 阀杆螺母

SS304 SS304L SS316 SS316L SS321

20# A105

 9

 格南螺母

SS304 SS304L SS316 SS316L SS321

20# A105

 10

阀体

SS304 SS304L SS316 SS316L SS321

20# A105

 11

右阀盖

SS304 SS304L SS316 SS316L SS321

20# A105

 12

 螺帽

SS304 SS304L SS316 SS316L SS321

20# A105

 13

 双卡组合

SS304 SS304L SS316 SS316L SS321

20# A105

 14

 手柄

SS304 SS304L SS316 SS316L SS321

20# A105

主要尺寸:

公称通径

D0

M

L

L1

 DN10

Φ12

G1/2

100

110

 44

 DN10

Φ14

G1/2

100

110

 48

 DN10

Φ16

G1/2

100

110

 55
