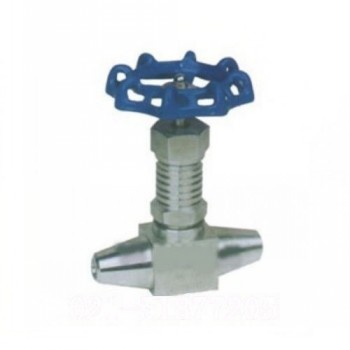

J61Y高温高压对焊截止阀
J61Y焊接式针型阀,是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61W针型阀,外表美观,密封性能好,耐压高,拆装维护方便, 特性:
1. 制造标准: GB/T12224-2005 JB/T3595-2002 JB/T7747-95
2. 连接形式: 对焊连接
3. 结构特性: 锥面密封,上螺纹阀杆
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃～+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 |
紫铜 PTFE |
|
3 |
阀盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料 |
PTFE 柔性石墨 |
|
5 |
填料垫 |
PTFE 柔性石墨金属盘根 |
|
6 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
公称通径 DN |
ø |
H |
L |
D0 |
|
J61Y |
DN6 |
10 |
110 |
100 |
80 |
|
J61Y |
DN10 |
14 |
145 |
110 |
100 |
|
J61Y |
DN15 |
16 |
165 |
120 |
110 |
|
J61Y |
DN20 |
20 |
180 |
140 |
130 | | | | |
