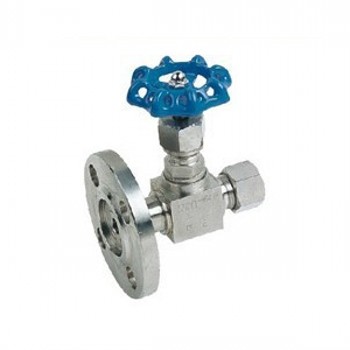

JJ.BY1取压截止阀
主要性能
具有安装拆卸方便,有利于防火,防爆和耐压能力高。使用寿命长, 密封性能良好等优点 。是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
压力表针阀即使密封面损坏后,压力表截止阀也只需要更换易损零件,压力表截止阀即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
公称压力：PN2.5 PN4 PN6.4 PN16 40Mpa
公称通径：DN5～DN50
适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
适用温度：-20℃～+540℃ -70℃～120℃
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
取压截止阀 试验标准单位Unit：MPa
|
试验项目TESTITEM |
压力值PRESSURE VALVE |
|
公称压力Nominal Pressure |
2.5 |
|
壳体试验Shell Test |
3.7 |
|
密封试验Test |
2.75 |
|
气压试验Air Pressure Test |
0.9 |
|
适用温度Suitable Temperatue |
≤180℃ |
|
适用介质Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
取压截止阀 型号与零部件材质：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
J48H-25 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
J48W-25P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |
|
J48W-25R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟 |
取压截止阀 外型与连接尺寸：
|
规格 |
A |
L |
H |
Do |
|
DN10 |
90 |
130 |
90 |
60 |
|
DN15 |
92 |
122 |
90 |
60 |
|
DN20 |
105 |
150 |
105 |
80 |
|
DN25 |
115 |
150 |
120 |
100 |
