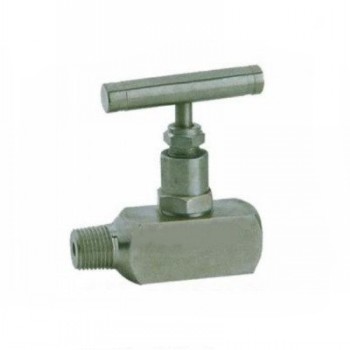

J11W美标内外螺纹针型阀
美标内螺纹针型阀比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.美标内螺纹针型阀与压力表配合使用是最合适的了.
美标内螺纹针型阀参数：
公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa;
制造标准：GB ANSI JIS;
适用温度：-20℃-570℃;
公称通径：DN6~40mm;
压力范围：1.6～32.0MPa;
主要材质：铸铁、球铁、碳钢、不锈钢等。
适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质.
性能规范： 单位：MPa
|
试验项目 |
压力值 |
|
公称压力 |
6000PSI |
|
壳体试验 |
6000PSI |
|
密封试验 |
6000PSI |
|
气压试验 |
24 |
|
适用温度 |
≤250℃ |
|
适用介质 |
水、蒸汽、油品等 |
型号与零部件材质：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
SS-5PDF8-M8 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
SS-5PDF8-M8 |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |
|
SS-5PDF8-M8 |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟 |
外型与连接尺寸
|
规格 |
Do |
L |
H |
M |
M1 |
|
DN6 |
60 |
120 |
82 |
R1/2 |
NPT1/2 | |
