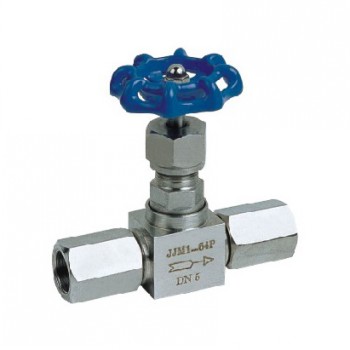

JJ.M1型压力表针型阀
针型阀的参数
公称通径6~40mm
压力范围1.6～42.0MPa
适用介质水、油品、蒸汽、石油气等
制造标准GB ANSI JIS
|
零件名称
Part name |
阀杆、阀盖、螺栓Body,Bonnet bolt |
阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料 Packing |
垫片 Gasket |
手柄 Hande |
|
JJM1-160-DN5 |
铬镍不锈钢Cr.NiStainlesss steel |
不锈钢 Stainless steel |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡胶石棉板Latex asbestos |
优质碳钢 High grade Garbon steelll |
|
型号 Type |
公称压力 (MPa) Nominal pressure |
试验压力PS(MPs) Test pressure |
工作压力(MPa) Working pressure |
工作温度(℃) Working temperature |
适用介质Applicable mediun | ||
|
壳体Shell |
密封 （液）Seal |
密封 （气）Seal | |||||
|
JJM1-160-DN5 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油气水、油品等Petroleun gas Water, Oil etc. |
|
C≤425℃ | |||||||
|
型号Type |
公称直径DN(mm)Nominal dameter |
尺寸Dimensions |
重量(Kg)Weight | |||||||
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M1 |
M2 | |||
|
JJM1-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5左 |
M20×1.5 |
1.0 |
