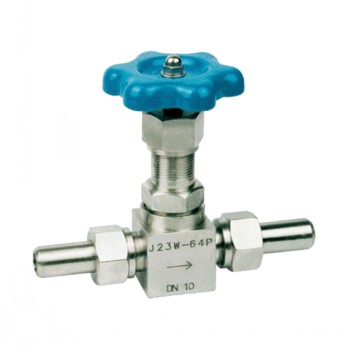

J23W/H外螺纹针型阀
外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
1、外螺纹针型阀设计制造
GB/T 12224-1989
JB/T 7747-1995
2、外螺纹针型阀连接形式：
对焊式管接头
3、外螺纹针型阀结构特征：
锥面密封；浮动阀瓣
4、外螺纹针型阀阀门检验和试验：
GB/T 13927-1992
5、外螺纹针型阀材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
主要零件材料/Materials of main parts
|
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平垫圈Plain washer |
PTFE RTFE |
|
3 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
ITEM NO.
公称通径 DN
Nominal bore
M
ø
L1
L
H
D0
J23W/H-1
DN6
M20*1.5
ø14
66
140
96
63
J23W/H-2
DN10
M24*1.5
ø18
78
160
115
78
J23W/H-3
DN15
M30*2
ø22
94
180
122
100
J23W/H-4
DN20
M36*2
ø28
108
220
156
110
J23W/H-5
DN25
M39*2
ø33
110
230
170
140
