上海佳裕阀门厂家生产

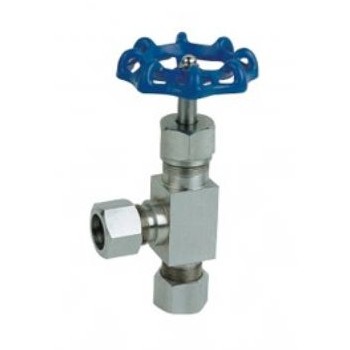

J94W/H卡套角式针型阀
性能规范：
设计制造：GB/T 12224-1989，JB/T 7747-1995，
连接形式：卡套式，
结构特征：锥螺纹密封，
阀门检验和试验：GB/T 13927-1992。
验标准(单位Unit：MPa) ：
试验项目：TESTITEM 压力值PRESSURE VALVE
公称压力：Nominal Pressure 6.4
壳体试验： Shell Test 9.6
密封试验： Test 7.0
气压试验： Air Pressure Test 0.9
适用温度： Suitable Temperatue ≤180℃
适用介质： Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods
主要零件材料/Materials of main parts
|
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
卡套 Ferrule & Ferrule Set |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
5 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
ø |
L |
H |
D0 |
|
J94W/H |
ø8 |
38 |
92 |
ø70 |
|
J94W/H |
ø10 |
38 |
92 |
ø70 |
|
J94W/H |
ø12 |
39 |
92 |
ø70 |
|
J94W/H |
ø14 |
40 |
94 |
ø70 |
|
J94W/H |
ø18 |
42 |
100 |
ø80 |
