上海佳裕阀门厂家生产

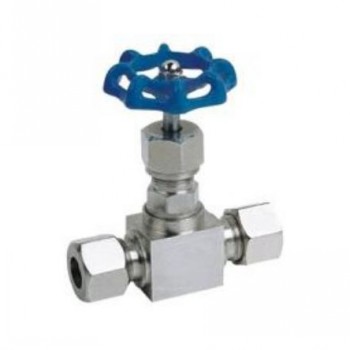

J91W/H卡套针型阀简介：
卡套针型阀在管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
|
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
卡套 Ferrule & Ferrule Set |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE RTFE |
|
5 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
D0 |
L |
H |
D1 |
|
J91W/H |
ø8 |
38 |
92 |
ø70 |
|
J91W/H |
ø10 |
38 |
92 |
ø70 |
|
J91W/H |
ø12 |
39 |
92 |
ø70 |
|
J91W/H |
ø14 |
40 |
94 |
ø70 |
|
J91W/H |
ø18 |
42 |
100 |
ø80 |
