产品编号:164450-598

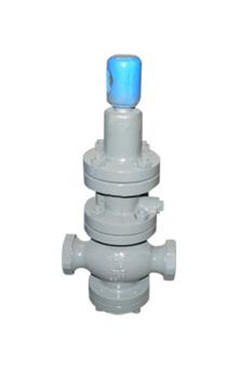

产品名称:Y13H内螺纹活塞式蒸汽减压阀
型  号:Y13H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片
Y13H内螺纹活塞式蒸汽减压阀简述:
   Y13H/Y内螺纹活塞式蒸汽减压阀简介: 内螺纹活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。 通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
内螺纹活塞式蒸汽减压阀产品主要用于蒸汽管路,起减压稳压作用。
    Y13H内螺纹活塞式蒸汽减压阀主要技术参数和性能指标:

公称压力(Mpa) 1.6 2.5
壳体试验压力(Mpa)* 2.4 3.75
密封试验压力(Mpa) 1.6 2.5
最高进口压力(Mpa) 1.6 2.5
出口压力范围(Mpa) 0.1-1.0 0.1-1.6
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
最小压差 0.15 0.15
渗漏量 GB12245-1989

壳体试验不包括膜片、阀盖。

13H内螺纹活塞式蒸汽减压阀主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀盘 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13/铜合金
活塞环 合金铸铁
导阀座 导阀杆 2Cr13
膜片 1Cr18Ni9Ti
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn
Y13H内螺纹活塞式蒸汽减压阀流量系数(Cv)
DN 15 20 25 32 40 50
Cv 1 2.5 4 6.5 9 16
Y13H内螺纹活塞式蒸汽减压阀连接尺寸
公称通径DN G L H Hl
15 1/2" 140 295 90
20 3-4" 140 330 98
25 1" 160 330 110
32 1-1/4" 180 330 110
40 1-1/4" 200 345 125
50 2" 230 345 125
