产品编号:162718-475产品名称:Y42X弹簧薄膜式减压阀
型 号:Y42X
产品备注:佳裕阀门(上海)有限公司

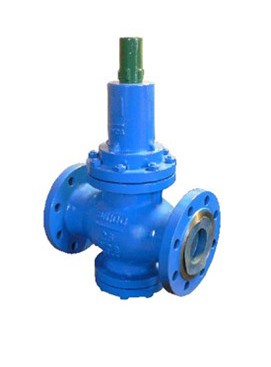

点击查看大图片
上海佳裕阀门厂家生产
Y42X型弹簧薄膜式减压阀属于直接作用式弹簧薄膜式减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
弹簧薄膜式减压阀在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。
弹簧薄膜式减压阀调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。
弹簧薄膜式减压阀主要零件材料:
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀座 |
2Cr13 |
阀瓣 |
2Cr13 |
阀杆 |
2Cr13 |
缸套 |
2Cr13/25(镀硬铬) |
活塞 |
2Cr13 |
O型圈 |
丁腈橡胶 |
密封圈 |
丁腈橡胶 |
膜片 |
夹织物丁腈橡胶 |
调节弹簧 |
60Si2Mn |
弹簧薄膜式减压阀流量系数(Cv)
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
弹簧薄膜式减压阀外形尺寸(PN1.0-2.5)
公称通径DN |
外 形 尺 寸 |
L |
H |
Hl |
15 |
160 |
265 |
100 |
20 |
160 |
265 |
100 |
25 |
180 |
285 |
110 |
32 |
200 |
285 |
110 |
40 |
220 |
320 |
120 |
50 |
250 |
320 |
120 |
65 |
280 |
335 |
140 |
80 |
310 |
425 |
165 |
100 |
350 |
445 |
185 |
125 |
400 |
590 |
225 |
150 |
450 |
625 |
260 |
200 |
500 |
680 |
280 |
250 |
650 |
855 |
335 |
300 |
800 |
935 |
385 |
350 |
850 |
1015 |
430 |
400 |
900 |
1095 |
455 |
450 |
900 |
1165 |
500 |
500 |
950 |
1205 |
525 |
