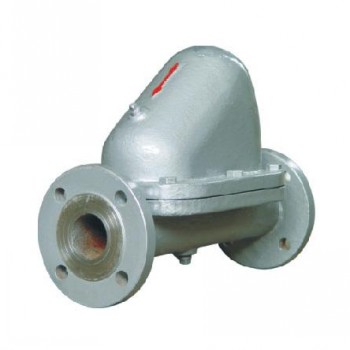

SF-WF杠杆浮球式蒸汽疏水阀 - 佳裕阀门（上海）有限公司

杠杆浮球式蒸汽疏水阀结构特点及工作原理：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

主要性能和零部件

名称及材料
1.阀盖:铸钢
2.阀体:铸钢
3.双金属片排气组件:不锈钢
4.杠杆连接杆:不锈钢
5.浮球:不锈钢
6.排污螺塞:碳钢
7.杠杆:不锈钢
8.阀座:不锈钢
9.上阀芯:不锈钢
10.螺母:不锈钢
11.阀芯连接杆:不锈钢
12.下阀芯:不锈钢
13.隔板:不锈钢
14.阀盖垫圈:不锈钢
15.螺栓:不锈钢

工作原理

1、当设备刚启动时，疏水阀是凉的，双金属片处于平展状态，阀口（A）开放，连续排放出初始空气，实现快速启动。

2、当冷凝水进入疏水阀时，空气从阀口（A）排出，杠杆浮球随冷凝水液位上升，双阀座设计能使冷凝水从阀口（B）迅速排出。

3、当热凝水及蒸汽进入疏水阀时，双金属片随着温度的升高开始弯曲变形，带动阀芯关闭阀口（A），杠杆浮球随凝结水液位调节阀口（B），排出热凝水。

4、当凝结水停止进入疏水阀时，杠杆浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。
