上海佳裕阀门厂家生产

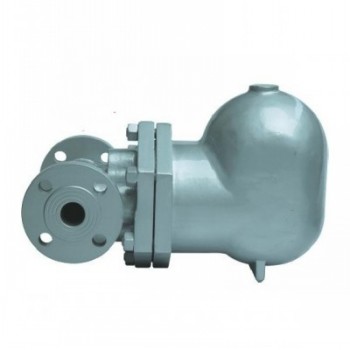

FT43H杠杆浮球式蒸汽疏水阀
FT43H型杠杆浮球式蒸汽疏水阀特点:杠杆浮球式疏水阀基本特点与自由浮球式相同,内部结构是浮球连接杠杆带动阀心,随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量,可达到体积小排量大,最大疏水量达100吨/小时,是大型加热设备最理想的疏水阀。
FT43H杠杆浮球式蒸汽疏水阀用途:杠杆浮球疏水阀,广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。
杠杆浮球式疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;杠杆浮球式疏水阀同时最大限度地自动防止蒸汽的泄露。杠杆浮球式疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的最佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。
杠杆浮球式疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时,桶在底部,阀门全开。凝结水进入疏水阀后流到桶底,充满阀体,全部浸没桶体,然后,凝结水通过全开阀门排至回水集管。杠杆浮球式疏水阀蒸汽也从桶体底部进入疏水阀,占据桶体内的顶部,产生浮力。桶体慢慢升起,逐渐向阀座方向移动杠杆,直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔,聚集在疏水阀的顶部。杠杆浮球式疏水阀从排气孔排出的蒸汽,都会因疏水阀的散热而凝结。当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高,产生的力不断增加,直到能够克服压差,打开阀门。杠杆浮球式疏水阀阀门开始打开,作用在阀瓣上的压差就会减小。桶体将迅速下降,使阀门全开。杠杆浮球式疏水阀积聚在疏水阀顶部的不凝性气体先排出,然后凝结水排出。杠杆浮球式疏水阀水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时,蒸汽重新开始进入疏水阀,新的一个周期又开始了。
杠杆浮球式疏水阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果,就要对各种类型疏水阀的工作性能、特点进行全面的了解。杠杆浮球式疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。杠杆浮球式疏水阀“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。
产品型号 Product Type |
公称通径 Nominal diameter |
连接方式 Type Of Connection |
使用压力(Mpa) |
温度(℃) |
外形尺寸(mm)External Dimensions | ||||||||
L |
L1 |
H1 |
H2 |
W | |||||||||
SFT14-16 |
15-20 |
螺纹 |
0.01-1.6 |
250 |
125 |
155 |
55 |
55 |
155 | ||||
SFT14-16 |
15-25 |
螺纹 |
0.01-1.6 |
250 |
190 |
220 |
120 |
80 |
140 | ||||
SFT44-16 (SFT43) (SFT46) |
15-20 25 |
法兰 |
0.01-1.6 |
350 |
195 215 |
255 |
85 |
115 |
110 | ||||
32-50 65-80 |
法兰 |
0.01-1.6 |
350 |
230 270 |
345 420 |
175 218 |
110 125 |
190 220 | |||||
|
15-20 25 32-50 |
法兰 |
0.01-4.0 |
350 |
195 215 230 |
145 235 |
60 125 |
|
90 145 |
