产品编号:155040-896
产品名称:CS41H-50L杠杆浮球立式蒸汽疏水阀
型  号:CS41H-50L、SF-50L
产品备注:佳裕阀门(上海)有限公司

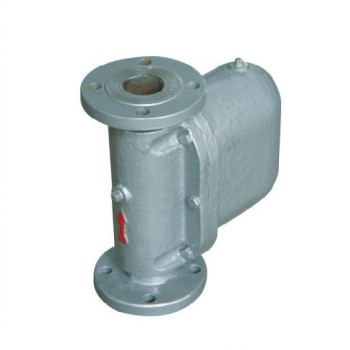

 点击查看大图片
S41H-50L杠杆浮球式立式蒸汽疏水阀用途及使用范围:

 广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备,干燥机及各种大型热交换器等,特别适用于凝结水特大排量工作场和。
结构特点及工作原理:
1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

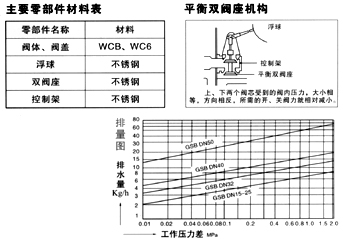

主要零部件材料表:

零部件名称
材料
阀体、阀盖
WCB、WC6
浮球
不锈钢
双阀座
不锈钢
控制架
不锈钢

杠杆浮球式(立式)蒸汽疏水阀平衡双阀座机构:

杠杆浮球式(立式)蒸汽疏水阀技术参数表
S41H-50L
50
法兰
(垂直式)
0~1.0
260
320
160

250
160

S41H-50W
50
法兰
0~1.0
260
270
160

250
324

GM25
GSB2-10、20
25~50
法兰
0.01~1.0
0.01~2.0
425
200
310
125
95

21
GM6
GSB6-10、20
40~80
法兰
0.01~1.0
0.01~2.0
425
270
440
345
125

52
GM8
GSB8-10、20
80~100
法兰
0.01~1.0
0.01~2.0
425
350
550
460
170

125
