产品编号:151032-570

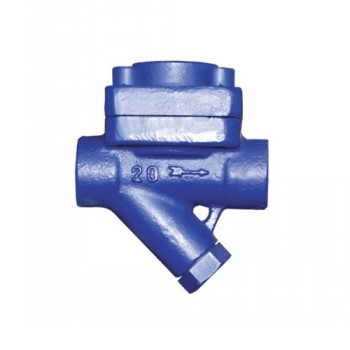

产品名称:CS16H膜盒式蒸汽疏水阀
型  号:CS16H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

CS16H、CS66H膜盒式蒸汽疏水阀

膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。
膜盒式蒸汽疏水阀的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;最大背压率 ≤80% ,膜盒坚固,使用寿命长。
CS16H、CS66H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。

工作原理

CS16H、CS66H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

主要性能和零部件

部件名称

材料

阀体阀盖

WCB

膜盒

1Cr18Ni9Ti

膜片

哈氏合金

阀座

3Cr13

过滤网

1Cr18Ni9Ti

主要外型尺寸

产品型号

通径 (mm)

连接方式

阀体材料

工作压力
范围(MPa)

最高允许温度℃

外形尺寸 (mm)

L

H1

H2

W

CS16H16C、25C、40C

CS66H16C、25C、40C



15-20

内螺纹

承插焊

WCB

0.05~1.6

250

100

58

55

70

25

0.05~1.6

250

120

58

55

70

32-40

0.05~1.6

250

150

68

68

90

50



250

160

68

68

90
