产品编号:15220-540
产品名称:CS19H热动力蒸汽疏水阀(圆盘式)
型  号: CS19H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

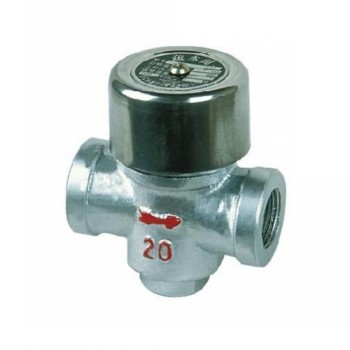

CS19H热动力蒸汽疏水阀(圆盘式)



上海佳裕阀门厂家生产

热动力圆盘式蒸汽疏水阀结构特点:
1、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。
2、备有过滤器和排污。
3、该阀动作灵敏可靠,排水量大。
热动力圆盘式蒸汽疏水阀工作原理:
    本疏水阀是利用热动力学特性, 当凝结水排流较低时会发生第二次蒸发,并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。

热动力圆盘式蒸汽疏水阀主要零件材料
Materal For Main Parts

主要零件Main Part
阀体Body
阀盖Donnet
阀片Picture
阀帽
材料 Material
铸钢
铸钢
不锈钢Stainless Steel
不锈钢




热动力圆盘式蒸汽疏水阀主要外型及连接尺寸
Main External And Connecting Dinensions
产品型号Produstion Type
DN
尺寸(mm)Dimensions
螺纹连接
承插焊连接
法兰连接
L
H
L
H
d1
t
L
H
D
D1
D2
b
f
Z-φd
CS19H
16
C
25
40



CS69H
16
C
25
40



CS49H
16
C
25
40
15
90
80
75
80
23
7
150
110
95
65
45
14
2
4-φ14
20
90
90
85
90
28
7
150
110
105
75
55
14
2
4-φ14
25
90
115
90
115
33
10
160
115
115
85
65
14
2
4-φ14
32
120
138
120
138
42
12
230
138
135
100
78
16
2
4×φ18
40
120
148
120
148
52
12
230
148
145
110
85
16
3
4×φ18
50
140
163
140
163
62
12
230
163
160
125
100
16
3
4×φ18
65
/
/
/
/
/
/
250
185
180
145
120
18
3
4×φ18
80
/
/
/
/
/
/
280
285
195
160
135
20
3
8×φ18
100
/
/
/
/
/
/
310
315
215
180
155
20
3
8×φ18
CS19H-16Z
CS49H-16Z
15
90
80
75
80
23
7
150
110
95
95
45
14
2
4-φ14
20
90
90
85
90
28
7
150
110
105
75
55
14
2
4-φ14
25
90
115
90
115
33
10
160
115
115
85
65
14
2
4-φ14
