上海佳裕阀门厂家生产

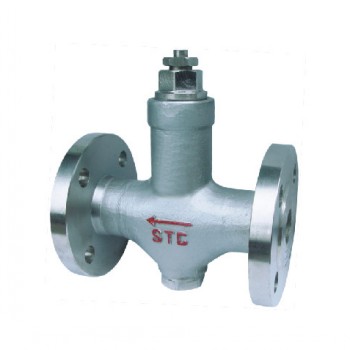

STC可调恒温式波纹管式蒸汽疏水阀

产品介绍：
    STC可调恒温式波纹管式蒸汽疏水阀是管线用的疏水阀之一，小体积能任意角度安装，STC可调恒温式波纹管式蒸汽疏水阀可在线调节排水温度。STC可调恒温式波纹管式蒸汽疏水阀适用于蒸汽主管线，伴热管网、生活采暖和小型加热设备。
1.波纹管启闭动作灵敏，以固定过冷度自动调节排水量，支持在线手动调节，确保凝结水及时排放。
2.该阀体积小，能任意角度安装，灵活性好。
3.精加工合金阀座与球形阀芯能自由密封，减少集中磨损，实现高效密封。
4.阀前存有高温凝结水，形成水封，无蒸汽泄漏。
5.内置过滤网，可在线更换内件和在线清理杂质，维护方便。


特 点
1.不锈钢玻纹管坚固耐用，使用寿命长。
2.可调整凝结水的排放温度，利用显热，节能效果显著。
3.阀前始终有凝结水，形成可靠的水封，无蒸汽泄漏。
4.不受震动、蒸汽压力波动和水锤的影响。
5.可任意角度安装，不受安装方位限制，并且排空气性能优良。
6.结构简单，并带有过滤装置，方便安装和维护。

工作原理
    波纹管式疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。



    1、当装置启动时，空气进入疏水阀，阀芯在弹簧的弹力下处于开启位置。


2、紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水。

3、热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀，内压增加使波纹管元件伸长，带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。

4、积存在阀内的热凝水慢慢冷却降温后，波纹管元件因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。。
