产品编号:14149-112
产品名称:Z540H/Y铸钢伞齿轮闸阀
型  号:Z540H/Y
产品备注:佳裕阀门(上海)有限公司

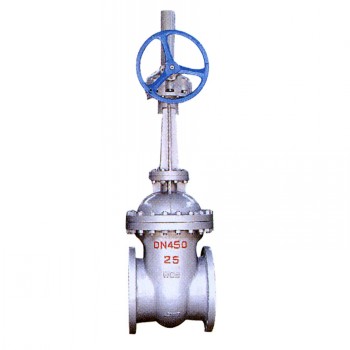

 点击查看大图片

上海佳裕阀门厂家生产

Z540H/Y铸钢伞齿轮驱动闸阀的详细资料:

      Z540H/Y铸钢伞齿轮驱动闸阀具有流体阻力小,适用的压力、温度范围大等特点,是一种最常用的截断阀,用于截断或接通管路中的介质.通过选用不同的材质,Z540H/Y铸钢伞齿轮闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质,驱动方式有手动、伞齿轮传动及电动。

结构特点

      ①符合国内外先进标准的要求,密封可靠,性能优良。
  ②阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
  ③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
  ④可采用多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
  ⑤开发了PN1.0MPa的低压碳钢闸阀,可替代铁制闸阀,有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀,密封性能不可靠等问题。
  ⑥开发了PN1.0MPa的低压不锈钢系列闸阀,能适用于各种腐蚀性介质工况,降低成本,节约材料。

产品名称 : Z540H/Y 铸钢伞齿轮驱动闸阀
型号: Z540H/Y
口径: 80~600mm
压力: 1.6MPa~25.0MPa
材质: 铸钢、铸铁、不锈钢

设计与制造标准:
●设计与制造: GB12234
●法兰尺寸: JB/T79 GB89113
●结构长度: GB12221
●检验与试验: JB/T9092

安装尺寸及重量:

GB 1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa
1.6MPa
2.5MPa
4.0MPa
6.4MPa
10.0MPa
16.0MPa
25.0MPa
DN
500
600
450
500
600
400
450
500
350
400
350
150
200
80
100
L
700
800
650
700
800
950
1050
1150
850
950
850
600
750
470
550
H
2180
2560
2050
2180
2600
1770
1820
1880
1745
1820
1450
995
1225
680
780
