产品编号：135653-137产品名称：WZ41H波纹管闸阀
型 号：WZ41H
产品备注：佳裕阀门（上海）有限公司

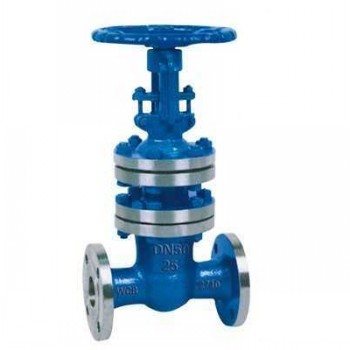

点击查看大图片
|
WZ41H波纹管闸阀
产品引用标准：
设计标准 API1600、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598、API6D |
产品用途：
波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 |
产品结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。 |
技术规范
| 结构形式 |
BB-BG-OS & Y |
| 驱动方式 |
手动 |
| 电动 |
| 设计标准 |
GB12234 |
| 结构长度 |
GB12221 |
| 连接法兰 |
GB9113、JB79、HG20596 |
| 试验和检验 |
JB/T 9092、GB/T13927 |
产品性能规范
| 公称压力（MPa） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
| 1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.04 |
主要零件的材料说明：
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
2 |
阀板 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
3 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
4 |
垫片 |
柔性石墨+不锈钢 |
|
5 |
双头螺栓 |
ASTM 193-B7、A320-B8、A193-B8M |
|
6 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
|
7 |
阀盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
8 |
波纹管组件 |
ASTM A182-F304、F316、F321、F304L、F316L |
|
9 |
填料 |
柔性石墨 |
|
10 |
填料压盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
11 |
支架 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
主要尺寸： |
| 型号 |
WZ41-16 |
| 压力等级 |
PN16 |
| 口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
| H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量（kg） |
8 |
9 |
10 |
15 |
22 |
30 |
43 |
57 |
73 |
105 |
150 |
190 |
270 |
380 |
480 |
