产品编号:131950-258

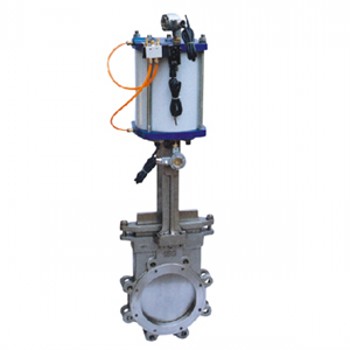

产品名称:PZ673W气动梅花刀闸阀
型  号:PZ673W
产品备注:佳裕阀门(个)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

PZ673W气动梅花刀闸阀简介:

气动梅花刀闸阀吸取了国内外先进技术和结构优点,排除了其他厂家所产刀闸阀在使用中存在的不足,是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点,其密封原理是通过闸板在关闭到底时,闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果,并且闸板底部的斜切面具有切断介质的功能,使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封,可以根据客户对密封要求选型。

主要性能规范
Chief Proprty And Specifieation

公称压力(MPa)
Normal Pressure

0.6、1.0、1.6 (150LB)
壳体试验(MPa)
Shell Test
0.9、1.5、2.4
密封试验(MPa)
Seal Teat
0.66、1.1、1.8
工作温度
Working Temperation
≤100℃
使用介质
Applicable Medium
纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion

主要零部件材质
Material Of Main Part

体、盖
Body、Bonnet

不锈钢、碳钢、灰铸铁S.S、C.S、C.I
闸板
Disc
碳钢、不锈钢C.S、S.S
阀杆
Stem
不锈钢S.S
密封面
Sealing
橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

DN L D D1 n-d H □a×a
mm in
50 2
48
165
120.5
4-19 547
80×80
65 21/2 48 180 139.5 607
80 3 50 195 152.5 632 100×100
100 4 50 218 190.5 8-19 742 115×115
125 5 57 255 216 8-22 820 145×145
150 6 57 280 241.5 900
200 8 70 342
298.5 1130 220×220
250 10 70 402 362 12-25 1252
300 12 76 480 432 1480 270×270
350 14 76 530 476 12-29 1643
400 16 89 594 539.5 16-29 1776
450 18 89 635 578 16-32 1970
500 20 114 680 635 20-32 2157 340×340
600 24 114 805 749.5 20-35 2476

本产品适用法兰:   国标JB  0.6mpa  1.0mpa  1.6mpa    美标ANSI  125LB  150LB     德标DIN  125LB  150LB    日标JIS  5k  10k
