产品编号:131751-516
产品名称:Z643W气动法兰刀形闸阀
型  号:Z643W
产品备注:佳裕阀门(上海)有限公司

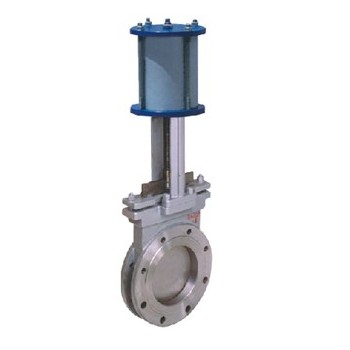

 点击查看大图片

 上海佳裕阀门厂家生产PZ643W气动法兰刀型闸阀借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为气动执行器,下半部分为阀门。本类阀门在管道中一般应当水平安装。

可选附件

1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。

性能规范:

公称压力    PN
壳体试验    1.5  Mpa
密封试验    1.1  Mpa
工作温度    橡胶≤80℃  四氟密封≤180℃    硬密封≤425℃
适用介质    糖浆、纸浆、污水、煤浆、灰、渣水混合物

主要性能规范
Chief Proprty And Specifieation

公称压力(MPa)
Normal Pressure

0.6、1.0、1.6 (150LB)
壳体试验(MPa)
Shell Test
0.9、1.5、2.4
密封试验(MPa)
Seal Teat
0.66、1.1、1.8
工作温度
Working Temperation
≤100℃
使用介质
Applicable Medium
纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion

主要零部件材质
Material Of Main Part

体、盖Body、Bonnet 不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
闸板Disc 碳钢、不锈钢
C.S、S.S
阀杆Stem 不锈钢
S.S
密封面Sealing 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

DN L D D1 n-d H □a×a
50 48 165 125 4-18 547 80×80
65 48 180 145 607
80 50 195 160 632 100×100
100 50 218 180 8-18 742 115×115
125 57 255 210 820 145×145
150 57 280 240 900
200 70 342 295 8-23 1130
220×220
250 70 402 350 12-23 1252
300 76 480 400 1480 270×270
350 76 530 460 16-23 1643
400 89 594 515 16-25 1776
450 89 635 565 20-25 1970
500 114 680 620 2157 340×340
600 114 805 725 20-30 2476

本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
